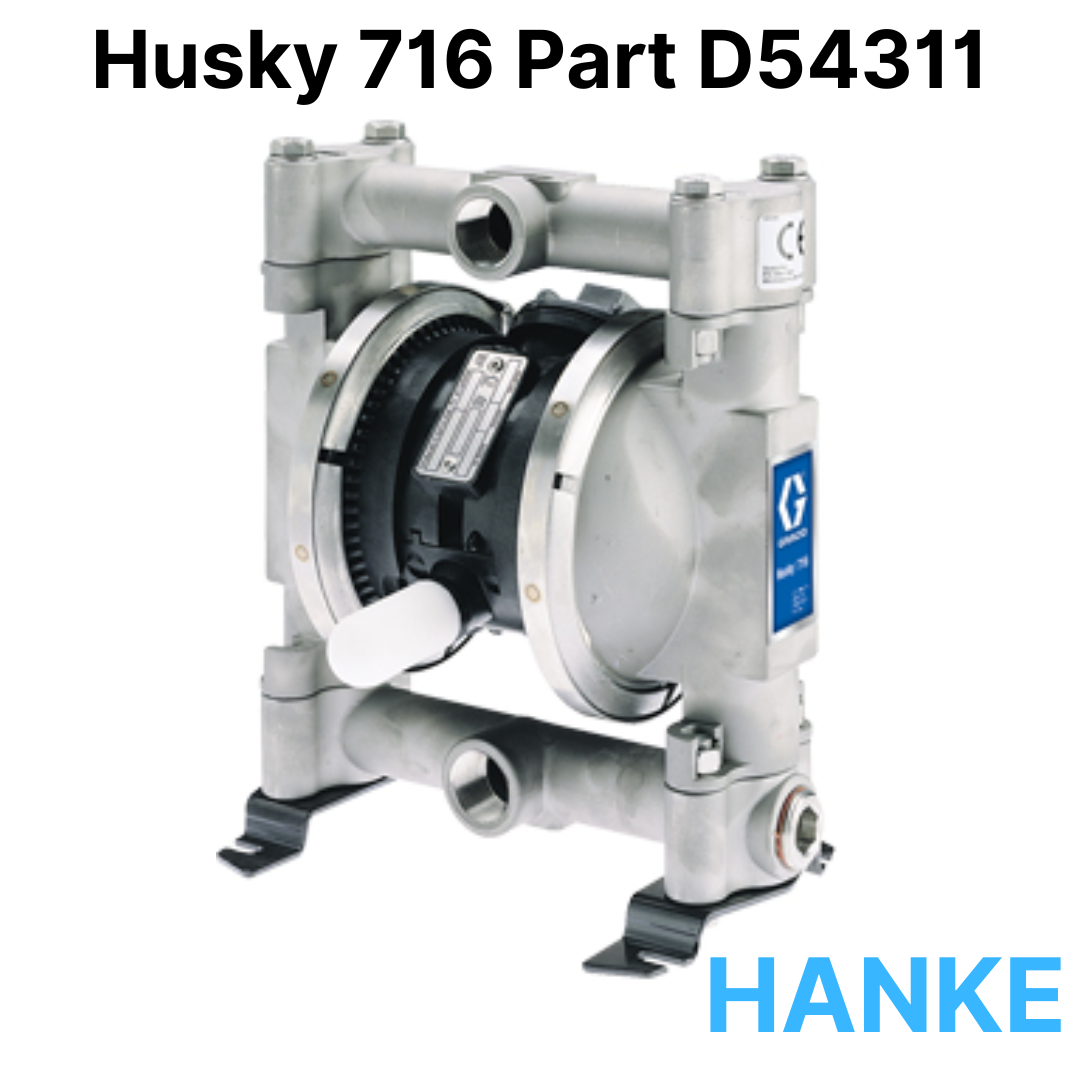

Máy bơm màng Graco Husky 716 Part D54311

Model chi tiết: Máy bơm màng Husky 716S-P01AS1SSPTPTPT dòng 3/4 inch thân Inox, ren NPT chuẩn Mỹ, chính hãng tại HANKE

Bơm màng khí nén Husky 716 part D54311 là dòng sản phẩm cao cấp thuộc thương hiệu Graco (Mỹ), được thiết kế chuyên dụng cho các ứng dụng cần độ bền cao, khả năng chịu hóa chất mạnh và vận hành ổn định trong môi trường công nghiệp nặng. Sản phẩm đáp ứng tiêu chuẩn ATEX, an toàn khi hoạt động trong môi trường có nguy cơ cháy nổ, và là lựa chọn hàng đầu cho các nhà máy hóa chất, thực phẩm, sơn, dược phẩm và xử lý nước.

1. Thông số kĩ thuật máy bơm màng khí nén Husky 716 part D54311

Bơm màng khí nén Husky 716 part D54311 là dòng bơm cao cấp được chứng nhận ATEX an toàn cho môi trường có nguy cơ cháy nổ. Sản phẩm có thân bơm bằng thép không gỉ (Stainless Steel), màng và bi van PTFE cho khả năng chịu hóa chất vượt trội, đảm bảo độ bền và hiệu suất ổn định trong thời gian dài. Với kích thước đầu vào/ra 3/4 inch, lưu lượng tối đa 61 lít/phút, bơm phù hợp cho các ứng dụng công nghiệp hóa chất, sơn, thực phẩm và dược phẩm. Thiết kế van khí Polypropylene tiêu chuẩn (NPT) giúp vận hành êm ái, tiết kiệm khí nén và dễ bảo trì.

Mô tả	Thông số
Nguồn cấp	Khí nén (Air Operated)
Chứng nhận yêu cầu	ATEX
Vật liệu phần chứa chất lỏng	Thép không gỉ (Stainless Steel)
Kích thước đầu vào/ra của bơm	3/4 Inch, 16 gpm (19 mm, 61 lpm)
Phần trung tâm	Polypropylene tiêu chuẩn van khí (NPT) [P01A]
Đường ống	Thép không gỉ tiêu chuẩn (NPT) [S1]
Ghế van	316 SST [SS]
Bi van	PTFE [PT]
Màng ngăn	PTFE [PT]
Vòng đệm (O-Rings) của cụm ống góp	PTFE [PT]

2. Kích thước chi tiết của bơm màng Husky 716 Part D54311

Bơm màng khí nén Husky 716 Series được thiết kế nhỏ gọn, chắc chắn với các kích thước chi tiết phù hợp cho nhiều ứng dụng công nghiệp khác nhau. Bơm có chiều cao tổng thể 10.43 inch (265 mm), chiều rộng 7.19 inch (182.7 mm) và chiều sâu 7.29 inch (185.2 mm).

Đầu vào khí nén có kích thước 1/4 inch NPT (female), trong khi các cổng hút và xả chất lỏng đều sử dụng ren 3/4 inch NPT hoặc BSP (female), giúp dễ dàng kết nối với đường ống tiêu chuẩn. Khoảng cách giữa các tâm cổng hút/xả là 4.44 inch (112.8 mm), còn khoảng cách giữa các lỗ gá ngang là 4.25 inch (107.9 mm). Chiều cao từ chân đế đến tâm cổng chất lỏng đạt 4.70 inch (119.4 mm), và khoảng cách giữa hai đầu hút/xả là 3.34 inch (84.8 mm), phù hợp với lưu lượng hoạt động tối đa 61 lít/phút.

Với thiết kế cân đối, cổng khí nén bố trí phía trên và tùy chọn hướng lắp đặt linh hoạt, bơm Husky 716 là lựa chọn lý tưởng cho các hệ thống bơm chất lỏng có không gian hạn chế nhưng yêu cầu độ bền cao và hiệu suất ổn định.

3. Cấu tạo của bơm màng Husky 716 part D54311

Máy bơm màng khí nén Husky 716 (Part D54311) có cấu tạo gồm các bộ phận chính sau:

Thân bơm (Fluid Section Housing)

Thân bơm là bộ phận chịu áp lực trực tiếp từ dòng chất lỏng. Ở phiên bản Husky 716 part D54311, thân bơm được chế tạo bằng thép không gỉ (Stainless Steel – SST), có khả năng chống ăn mòn, chịu hóa chất mạnh và chịu áp lực cao.
Ưu điểm:

Độ bền cơ học cao, chống va đập tốt.

Không bị rỉ sét, phù hợp cho môi trường ẩm hoặc chứa dung môi ăn mòn.

Tuổi thọ dài, ít bảo trì.

Màng bơm (Diaphragm)

Màng bơm là bộ phận quan trọng nhất, đóng vai trò hút và đẩy chất lỏng nhờ chuyển động tịnh tiến qua lại. Husky 716 sử dụng màng PTFE (Teflon), có khả năng chịu hóa chất gần như tuyệt đối.
Ưu điểm:

Chịu được hầu hết dung môi, axit và kiềm mạnh.

Không thấm, không bám bẩn, dễ vệ sinh.

Hoạt động ổn định ở dải nhiệt rộng, thích hợp cho nhiều loại chất lỏng khác nhau.

Bi và đế bi (Check Balls & Seats)

Cặp bi và đế bi tạo thành van một chiều, giúp điều hướng dòng chảy của chất lỏng.

Bi (Balls): Làm từ PTFE, giúp chống ăn mòn và mài mòn tốt.

Đế bi (Seats): Làm từ thép không gỉ 316 (316 SST), có độ cứng cao, bề mặt nhẵn, đảm bảo độ kín khít và tuổi thọ lâu dài.
Ưu điểm:

Đóng mở chính xác, giảm thất thoát lưu lượng.

Làm việc bền bỉ trong môi trường có hạt rắn nhỏ hoặc chất lỏng nhớt.

Vòng đệm O-Ring

Các O-Ring của bơm cũng được làm từ PTFE, giúp tăng độ kín khít giữa các mặt tiếp xúc và ngăn rò rỉ khí hoặc chất lỏng.
Ưu điểm:

Chịu nhiệt, chịu hóa chất và ma sát tốt.

Không bị lão hóa nhanh khi tiếp xúc dung môi hoặc áp lực cao.

Cụm van khí (Air Valve Assembly)

Đây là bộ phận điều khiển hoạt động của bơm bằng cách phân phối khí nén luân phiên sang hai bên màng. Cụm van khí của Husky 716 được làm từ Polypropylene với van khí tiêu chuẩn NPT, giúp hoạt động ổn định và giảm tiêu hao khí.
Ưu điểm:

Trọng lượng nhẹ, chống ăn mòn, vận hành êm.

Dễ bảo trì, tháo lắp nhanh chóng.

Hoạt động ổn định, giảm hiện tượng “kẹt van” khi làm việc lâu.

4. Phụ tùng máy bơm màng khí nén Husky 716 part D54311

Phụ tùng máy bơm màng khí nén Husky 716 part D54311:

Mô tả (EN)	Mô tả (VI)	Part No.	Số lượng
Kit, 716 Seat, 316 SST	Bộ đế bi Inox	D05300	1
Stainless Steel Guide	Lồng đế bi Inox	187242	4
Stainless Steel Stop	Chận đế bi Inox	187243	4
D05010 – Kit, 716 Ball, PTFE	Bộ bi Nhựa PTFE (Teflon)	D05010	1
PTFE Ball	Bi bơm PTFE	108639	4
Kit, 716 Diaphragm, PTFE	Bộ màng bơm PTFE	D05001	1
PTFE Diaphragm	Màng bơm PTFE	108839	2
Kit, 716 Air Valve	Bộ van chia khí	241657	1
Kit, 716 Complete Fluid Repair Kit	Bộ động cơ bơm	D05311	1
PACKING, o-ring	Gioăng làm kín dạng o-ring	114866	2
PACKING, u-cup	Gioăng làm kín dạng chữ U	108808	2
MUFFLER	Bộ giảm thanh	112933	1
PACKING, o-ring	Gioăng làm kín dạng o-ring	162942	2
PLATE, diaphragm, air side	Tấm màng phía khí nén	195025	2
PLUNGER, carriage	Piston trượt	15Y825	2
CARRIAGE	Giá đỡ trượt	192595	2
PIN, carriage	Chốt trượt	192596	2
COVER, valve chamber	Nắp buồng van	192597	1
HOUSING, center	Thân giữa	192602	1
HOUSING, center, includes Ref 16 & 17	Cụm thân giữa (gồm chi tiết 16 & 17)	194380	1
GASKET	Gioăng đệm	192765	2
COVER, exhaust	Nắp xả khí	194247	1
PLATE, valve	Tấm van	194269	2
SHAFT, diaphragm	Trục màng bơm	192601	1
CONNECTOR, male	Đầu nối ren ngoài	115671	1
PIN	Chốt	194381	1
CARRIAGE with magnet	Giá trượt có nam châm		1
SWITCH, reed	Công tắc từ		1

>> Tìm kiếm phụ tùng thay thế cho bơm màng Husky: TẠI ĐÂY

>>>> HANKE cung cấp dịch vụ sửa chữa toàn diện cho mọi dòng máy bơm màng khí nén trên thị trường, đồng thời cung cấp đầy đủ phụ tùng thay thế chính hãng cho tất cả các dòng máy bơm khí nén.

5. Video review bơm màng Husky 716

6. Hiệu suất bơm màng Husky 716 part D54311

Máy bơm màng khí nén Graco Husky 716 D54311 sở hữu khả năng lưu lượng cao, đạt tới khoảng 61 lít/phút ở điều kiện tối ưu, giúp vận chuyển chất lỏng nhanh chóng và hiệu quả. Máy có áp suất đầu ra lên tới 7 bar (100 psi), đảm bảo dòng chảy mạnh mẽ trong hệ thống, đồng thời cho phép xử lý chất lỏng chứa hạt rắn với kích thước lên tới 2,4 mm. Với tốc độ chu kỳ tối đa 400 cpm, thiết bị đạt lưu lượng lớn, giảm thời gian vận hành và nâng cao hiệu quả công việc.

Graco Husky 716 còn vận hành êm ái với mức tiếng ồn thấp dưới 85 dBa, phù hợp cho môi trường yêu cầu hạn chế âm thanh. Máy có khả năng tự mồi lên tới 4,5 m, thuận tiện hút chất lỏng từ thùng, phuy hoặc bồn thấp hơn

7. Ứng dụng của bơm màng Husky 716 part D54311

Ứng dụng của máy bơm màng khí nén Husky 716 (Part D54311)

Ngành Hóa chất

Bơm màng Husky 716 được sử dụng rộng rãi trong sản xuất và xử lý hóa chất nhờ khả năng chịu ăn mòn vượt trội của PTFE và thép không gỉ.
Ứng dụng cụ thể:

Bơm axit sulfuric, nitric, HCl, NaOH, dung môi hữu cơ và dung dịch tẩy rửa.

Chuyển keo, nhựa lỏng, chất kết dính, polymer.

Dẫn truyền hóa chất từ bồn chứa sang dây chuyền sản xuất hoặc bồn trộn.

Ngành Sơn – Mực in – Keo dán

Với khả năng vận hành êm và không làm tạo bọt, Husky 716 là lựa chọn lý tưởng cho các dây chuyền sản xuất sơn, mực in và chất phủ bề mặt.
Ứng dụng cụ thể:

Bơm sơn, vecni, dung môi pha sơn, chất phủ epoxy, PU.

Dẫn mực in, bột màu, dung dịch nhuộm trong sản xuất bao bì, in ấn.

Bơm keo dán công nghiệp, silicone, dung môi kết dính.

Ngành Thực phẩm & Đồ uống

Nhờ cấu tạo vật liệu an toàn, chống ăn mòn và không rỉ sét, bơm Husky 716 có thể sử dụng trong dây chuyền thực phẩm và đồ uống (phiên bản có chứng nhận FDA).
Ứng dụng cụ thể:

Bơm siro, nước sốt, kem, dầu ăn, sữa, dung dịch thực phẩm nhớt.

Bơm dung dịch CIP, hóa chất tẩy rửa trong quy trình vệ sinh đường ống.

Vận chuyển chất phụ gia hoặc dung dịch pha chế trong nhà máy chế biến.

Ngành Dược phẩm & Mỹ phẩm

Bơm màng Husky 716 hoạt động ổn định, không rò rỉ, thích hợp cho các quy trình yêu cầu độ sạch cao.
Ứng dụng cụ thể:

Bơm dung dịch cồn, gel, kem dưỡng, tinh dầu, dung môi pha chế dược phẩm.

Bơm dung dịch sát khuẩn, chất hoạt động bề mặt, glycerin, ethanol.

Ngành Xử lý nước & Môi trường

Bơm màng Husky 716 được dùng trong các hệ thống xử lý nước, xử lý nước thải và bơm hóa chất định lượng.
Ứng dụng cụ thể:

Bơm dung dịch clo, PAC, NaOCl, axit và kiềm trung hòa.

Dẫn bùn loãng, hóa chất xử lý pH và dung dịch khử trùng.

Dùng trong trạm pha hóa chất, hệ thống châm dung dịch tự động.

Ngành Dầu khí – Năng lượng

Trong môi trường có nguy cơ cháy nổ cao, chứng nhận ATEX của Husky 716 là ưu điểm lớn.
Ứng dụng cụ thể:

Bơm dầu nhẹ, dung dịch bảo dưỡng, hóa chất tẩy rửa đường ống.

Truyền phụ gia, dung môi, dung dịch chống gỉ hoặc dung dịch tách dầu.

8. Ưu điểm vượt trội của máy bơm màng khí nén Husky 716 part D54311

• Ưu điểm vượt trội của máy bơm màng khí nén Husky 716 (Part D54311):
• Vật liệu cao cấp: Thân bơm bằng thép không gỉ (Stainless Steel) – chống ăn mòn, chịu hóa chất và chịu áp suất cao.
• Màng và bi bằng PTFE (Teflon): Chống bám dính, chịu hóa chất mạnh, phù hợp với hầu hết dung môi công nghiệp.
• Ghế bi 316 SST: Gia tăng độ kín và tuổi thọ hệ thống van.
• Cụm van khí Polypropylene: Nhẹ, bền, dễ bảo dưỡng, vận hành ổn định.
• Chứng nhận ATEX: An toàn tuyệt đối khi sử dụng trong khu vực có nguy cơ cháy nổ.
• Thiết kế gọn nhẹ, dễ lắp đặt: Thích hợp cho hệ thống đường ống nhỏ, trạm bơm di động hoặc cố định.
