Trong nhiều ngành công nghiệp như hóa chất, sơn, xử lý nước thải hay thực phẩm, việc vận chuyển chất lỏng có độ nhớt cao hoặc chứa hạt rắn luôn là một thách thức. Một trong những giải pháp được sử dụng phổ biến hiện nay là bơm màng khí nén ARO dòng EXP Series – dòng bơm nổi bật với độ bền cao, hiệu suất ổn định và khả năng hoạt động trong môi trường khắc nghiệt.
Vậy bơm màng ARO EXP Series có cấu tạo như thế nào và nguyên lý hoạt động ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
1. Giới Thiệu Chung Về Máy Bơm Màng ARO
Máy bơm màng ARO là dòng máy bơm sử dụng khí nén để vận chuyển chất lỏng. Đây là thiết bị lý tưởng trong các ngành công nghiệp như: hóa chất, thực phẩm, dược phẩm, xử lý nước thải, sơn, keo, và nhiều ứng dụng khác.
Điểm nổi bật của máy bơm màng ARO:
- Không sử dụng điện, an toàn trong môi trường dễ cháy nổ
- Có thể bơm chất lỏng có độ nhớt cao, có hạt rắn
- Chịu ăn mòn tốt nhờ nhiều lựa chọn vật liệu cấu tạo
- Hoạt động ổn định, dễ bảo trì

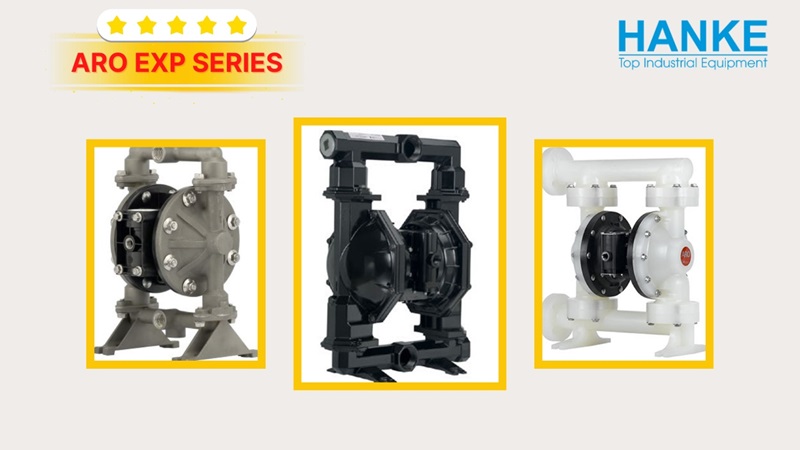

2. Tổng quan về bơm màng Aro EXP Series
Bơm màng ARO EXP Series là dòng bơm màng khí nén (Air Operated Double Diaphragm – AODD) được phát triển bởi ARO – thương hiệu thuộc tập đoàn Ingersoll Rand (Mỹ). Dòng EXP được thiết kế để đáp ứng các yêu cầu vận hành khắt khe trong công nghiệp như bơm hóa chất, dung môi, bùn hoặc chất lỏng có độ nhớt cao.
Các model EXP Series có thể đạt lưu lượng lên đến hơn 1000 lít/phút, áp suất vận hành khoảng 8.3 bar (120 psi) và cho phép bơm chất lỏng chứa hạt rắn mà không gây hư hại thiết bị.
Một số đặc điểm nổi bật của dòng bơm này gồm:
- Thiết kế bơm màng khí nén an toàn trong môi trường dễ cháy nổ
- Hiệu suất truyền tải cao
- Khả năng tự mồi tốt
- Bơm được nhiều loại chất lỏng khác nhau
- Dễ bảo trì và thay thế linh kiện
Nhờ những ưu điểm này, EXP Series được sử dụng rộng rãi trong nhiều lĩnh vực như sơn – mực in, hóa chất, dầu khí, xử lý nước và sản xuất thực phẩm.
Dòng bơm màng khí nén EXP Series được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng vận hành linh hoạt với đa dạng loại chất lỏng và môi trường làm việc khắc nghiệt. Cụ thể:
- Trong ngành sơn và mực in, bơm được sử dụng để vận chuyển các dung dịch có độ nhớt cao, đảm bảo dòng chảy ổn định và không làm biến đổi tính chất của sản phẩm.
- Đối với ngành hóa chất, EXP Series phù hợp để bơm các loại hóa chất ăn mòn, dung môi hoặc chất độc hại, nhờ thiết kế kín và vật liệu chịu hóa chất tốt.
- Trong lĩnh vực thực phẩm và đồ uống, bơm đáp ứng yêu cầu về vệ sinh và an toàn, thường dùng để xử lý các chất lỏng như siro, nước sốt hoặc nguyên liệu dạng sệt.
- Ở hệ thống xử lý nước thải, thiết bị có thể vận chuyển bùn, chất lỏng chứa hạt rắn hoặc tạp chất mà vẫn duy trì hiệu suất ổn định.
- Với ngành khai khoáng, bơm được dùng để xử lý bùn khoáng, dung dịch chứa hạt mài mòn cao, đảm bảo độ bền trong điều kiện làm việc khắc nghiệt.
- Trong sản xuất gốm sứ, EXP Series hỗ trợ bơm các loại hồ, men và nguyên liệu có độ đặc cao, góp phần tối ưu quy trình sản xuất.

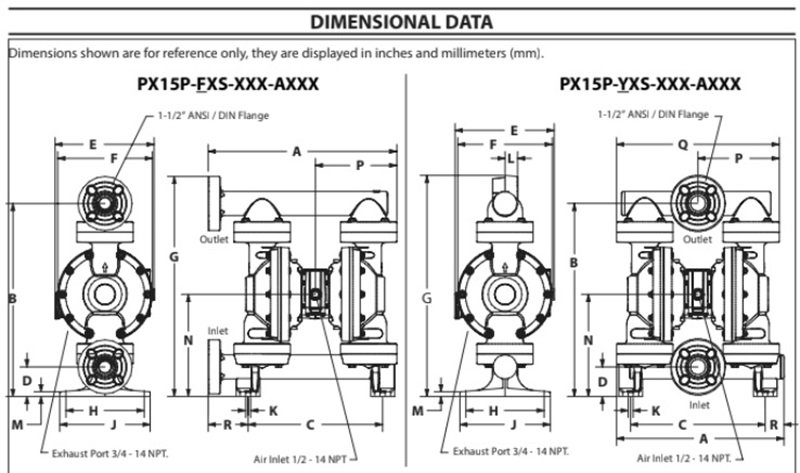

3. Cấu tạo của bơm màng Aro EXP Series
Bơm màng ARO EXP Series có thiết kế tương đối đơn giản nhưng rất hiệu quả. Một máy bơm màng hoàn chỉnh thường bao gồm các bộ phận chính sau:
3.1 Thân Bơm (Pump Body)
Thân bơm là bộ phận bao bọc toàn bộ cấu trúc của máy bơm và đóng vai trò tạo khoang chứa chất lỏng.
Tùy theo ứng dụng, thân bơm có thể được chế tạo từ nhiều vật liệu khác nhau như:
- Nhôm
- Gang
- Inox 316
- Nhựa PP hoặc PVDF
Các vật liệu này giúp bơm chống ăn mòn tốt khi làm việc với hóa chất hoặc dung môi mạnh.
3.2 Màng Bơm (Diaphragm)
Màng bơm là bộ phận quan trọng nhất trong cấu tạo bơm màng. Trong bơm ARO EXP Series thường có hai màng bơm hoạt động đối xứng.
Chức năng của màng bơm:
- Tạo lực hút và lực đẩy chất lỏng
- Ngăn cách buồng khí và buồng chất lỏng
- Giúp bơm hoạt động ổn định và an toàn
Các vật liệu màng phổ biến gồm:
- PTFE (Teflon): Có khả năng kháng hóa chất gần như tuyệt đối, phù hợp với các môi chất ăn mòn mạnh như axit, dung môi hoặc hóa chất độc hại. Tuy nhiên, vật liệu này có độ đàn hồi thấp nên thường được kết hợp với lớp màng phụ để tăng độ bền.
- Santoprene: Là vật liệu đàn hồi cao, chịu mài mòn tốt, thích hợp cho các ứng dụng bơm chất lỏng có chứa hạt rắn hoặc hoạt động liên tục. Đây là lựa chọn phổ biến trong nhiều ngành công nghiệp nhờ độ bền và chi phí hợp lý.
- Buna-N (Nitrile): Có khả năng chịu dầu và nhiên liệu tốt, thường được sử dụng trong các ứng dụng liên quan đến dầu mỏ, dung môi nhẹ hoặc chất lỏng gốc hydrocarbon.
- EPDM: Nổi bật với khả năng kháng hóa chất vô cơ, chịu nhiệt và chống oxy hóa tốt, phù hợp với các môi trường có tính axit nhẹ, kiềm hoặc nước nóng.
- Viton (FKM): Có khả năng chịu nhiệt cao và kháng hóa chất mạnh, đặc biệt hiệu quả trong các môi trường có dung môi, axit hoặc nhiệt độ cao. Tuy nhiên, chi phí thường cao hơn so với các vật liệu khác.
Thiết kế màng của dòng EXP có tuổi thọ cao hơn nhiều so với bơm màng thông thường.
3.3 Van Bi (Bi bơm và đế bi)
Van bi là bộ phận quan trọng trong cấu tạo của bơm màng khí nén ARO EXP Series, có nhiệm vụ kiểm soát dòng chảy của chất lỏng bên trong bơm. Hệ thống van bi giúp đảm bảo chất lỏng chỉ di chuyển theo một chiều từ cổng hút đến cổng xả, từ đó duy trì quá trình bơm ổn định và hiệu quả.
Trong mỗi bơm màng ARO thông thường sẽ có 4 van bi, bao gồm:
- 2 van bi ở cổng hút
- 2 van bi ở cổng xả
Mỗi van bi được cấu tạo bởi hai thành phần chính:

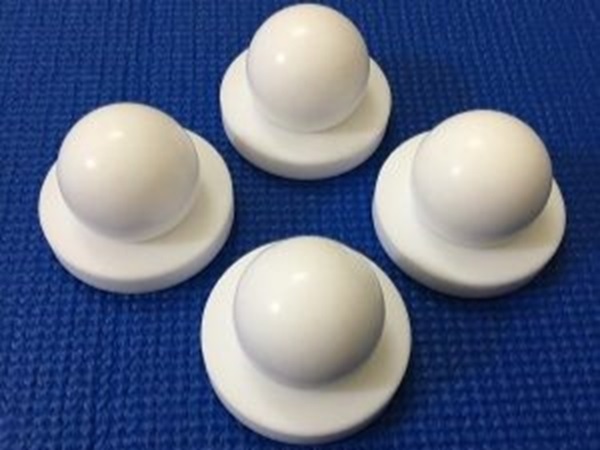

Bi bơm (Pump Ball)
Bi bơm là bộ phận chuyển động tự do bên trong buồng bơm. Khi bơm hoạt động, bi sẽ nâng lên hoặc hạ xuống dựa vào sự thay đổi áp suất trong buồng bơm.
Cụ thể:
- Khi áp suất giảm (giai đoạn hút), bi bơm nâng lên, cho phép chất lỏng đi vào buồng bơm.
- Khi áp suất tăng (giai đoạn xả), bi bơm ép xuống đế bi, ngăn chất lỏng chảy ngược.
Nhờ cơ chế này, bi bơm đóng vai trò như một van một chiều tự động.
Đế bi (Ball Seat)
Đế bi là bộ phận cố định nằm bên dưới bi bơm, có nhiệm vụ tạo bề mặt tiếp xúc kín khi bi đóng lại.
Khi bi bơm ép xuống đế bi, hai bộ phận này tạo thành một điểm kín hoàn toàn, giúp:
- Ngăn dòng chảy ngược
- Duy trì áp suất trong buồng bơm
- Tăng hiệu suất bơm
Thiết kế chính xác giữa bi bơm và đế bi giúp bơm hoạt động ổn định ngay cả khi bơm các chất lỏng có độ nhớt cao hoặc chứa hạt rắn nhỏ.
Bảng vật liệu bi bơm và đế bi trong bơm màng ARO EXP Series
Tùy vào loại chất lỏng cần bơm, bi bơm và đế bi có thể được chế tạo từ nhiều loại vật liệu khác nhau nhằm đảm bảo độ bền, khả năng chống mài mòn và chống ăn mòn hóa chất.
| Bộ phận | Vật liệu | Đặc điểm | Ứng dụng phổ biến |
|---|---|---|---|
| Bi bơm | PTFE (Teflon) | Kháng hóa chất cực tốt | Axit, dung môi, hóa chất ăn mòn |
| Bi bơm | Santoprene | Đàn hồi tốt, chịu mài mòn | Nước thải, bùn loãng |
| Bi bơm | Nitrile (Buna-N) | Chịu dầu tốt | Dầu nhớt, dung môi nhẹ |
| Bi bơm | Inox 316 | Độ bền cơ học cao | Chất lỏng sạch, thực phẩm |
| Đế bi | PTFE | Kháng hóa chất mạnh | Hóa chất ăn mòn |
| Đế bi | Polypropylene | Kháng hóa chất, giá tốt | Hóa chất công nghiệp |
| Đế bi | PVDF | Chống ăn mòn mạnh | Axit mạnh |
| Đế bi | Inox 316 | Độ bền cao | Ngành thực phẩm, dược phẩm |
3.4 Buồng Khí Nén (Air Chamber / Air Motor)
- Là nơi cấp khí nén vào để tạo lực di chuyển màng.
- Bao gồm van phân phối khí trung tâm (air valve) – thành phần điều hướng khí giúp máy hoạt động liên tục.
3.5 Đầu Hút và Đầu Xả (Inlet/Outlet Port)
- Nối với ống dẫn chất lỏng.
- Kích thước đa dạng: từ 1/4” đến 3”.

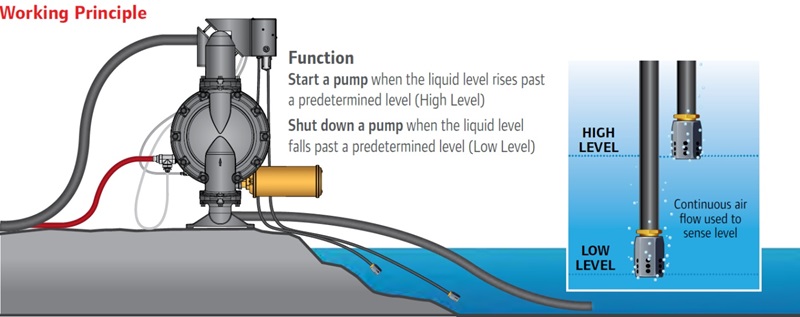

4. Nguyên Lý Hoạt Động Của Máy Bơm Màng ARO EXP Series
Máy bơm màng ARO hoạt động theo chu trình hút – đẩy nhờ khí nén tác động lên màng bơm. Nguyên lý có thể tóm tắt theo 4 giai đoạn sau:
Bước 1: Nạp Khí Vào Buồng Khí
- Khí nén được đưa vào buồng khí bên trái, đẩy màng bơm bên trái di chuyển sang phải.
- Đồng thời, màng bên phải cũng bị kéo sang phải nhờ trục nối.
Bước 2: Quá Trình Hút
Khi màng bên phải dịch chuyển sang phải, nó tạo ra vùng áp suất thấp → chất lỏng được hút vào buồng bơm bên phải qua van bi đầu vào.
Bước 3: Quá Trình Đẩy
- Ở buồng bên trái, màng di chuyển ép chất lỏng ra ngoài qua van bi đầu ra.
- Lúc này, chất lỏng được đẩy lên đường ống xả.
Bước 4: Đổi Chiều
- Van phân phối khí trung tâm đổi chiều khí → khí nén chuyển sang buồng bên phải.
- Quá trình lặp lại liên tục tạo ra dòng chất lỏng ổn định.
- Lưu ý: Máy hoạt động liên tục, không tạo tia lửa điện, rất an toàn trong môi trường dễ cháy nổ.
5. Lưu Lượng Máy Bơm Màng ARO EXP Series – Thông Số Kỹ Thuật Quan Trọng
Tùy theo model và kích thước, máy bơm màng ARO có lưu lượng rất đa dạng, từ 15 lít/phút đến 1100 lít/phút hoặc hơn.
Các yếu tố ảnh hưởng đến lưu lượng:
| Yếu tố | Ảnh hưởng |
| Kích cỡ đầu hút/xả | Đường kính lớn → lưu lượng cao hơn |
| Áp suất khí nén | Áp suất càng cao → tốc độ bơm càng nhanh |
| Độ nhớt chất lỏng | Chất lỏng nhớt cao → lưu lượng giảm |
| Chiều dài và tiết diện ống dẫn | Ống nhỏ, dài → tổn thất áp suất lớn hơn |
Một số model và lưu lượng tham khảo:
| Model | Kích cỡ | Lưu lượng tối đa |
|---|---|---|
| ARO PX10P-XXS-XXX | 1 inch | ~200 lít/phút |
| ARO PX15P-XXS-XXX | 1.5 inch | ~466 lít/phút |
| ARO PX20X-XXX-XXX-B | 2 inch | ~651 lít/phút |
| ARO PX30X-XXX-XXX-C | 3 inch | ~1040 lít/phút |
Để lựa chọn đúng lưu lượng, cần tính toán theo yêu cầu thực tế của hệ thống: tổng chiều dài ống, độ cao bơm, loại chất lỏng, và áp lực cần thiết.
6. Ưu Điểm Nổi Bật Của Máy Bơm Màng ARO EXP Series
Không phải ngẫu nhiên mà bơm màng khí nén được nhiều nhà máy ưu tiên lựa chọn. Thiết bị này sở hữu nhiều ưu điểm đáng chú ý như:
- Chạy khô mà không hỏng
- Tự mồi (self-priming) tốt
- Hoạt động ổn định với chất lỏng chứa hạt, sệt, hoặc ăn mòn
- Bảo trì dễ dàng – tháo lắp đơn giản, không cần công cụ đặc biệt
- Độ bền cao, tuổi thọ màng kéo dài nếu bảo trì đúng cách
7. Ứng Dụng Thực Tế Của Máy Bơm Màng ARO
Máy bơm màng ARO phù hợp cho nhiều ngành nghề:
- Ngành hóa chất: bơm axit, bazơ, dung môi
- Thực phẩm – dược phẩm: bơm siro, kem, nước sốt, thuốc
- Xử lý nước – môi trường: bơm bùn, nước thải
- Sơn – mực in: bơm sơn gốc nước/gốc dung môi, mực đặc
- Ngành dầu khí: bơm dầu thải, nhiên liệu nhẹ
Xem thêm video review máy bơm màng ARO PD01P dòng EXP Series tại đây:
8. Tài liệu Catalogue bơm màng khí nén Aro EXP Series
Tài liệu kĩ thuật bơm màng khí nén Aro dòng EXP Series
