Hãng sản xuất: Aro-Ingersoll Rand (USA)
Vật liệu thân bơm: Nhựa Polypropylene
Màng bơm: PTFE
Kích thước ống hút, xả: 1/2 inch
Lưu lượng bơm tối đa: 49.2 Lpm
Áp suất khí nén tối đa: 6.8 bar
Kích thước cổng cấp khí: 1/4 inch
Chất rắn qua bơm tối đa 2.4 mm

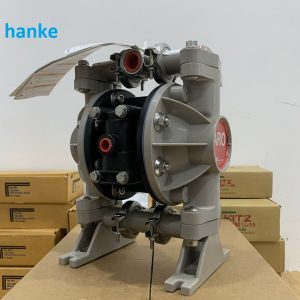

Bơm màng khí nén ARO 666053-344 được thiết kế theo tiêu chuẩn công nghiệp quốc tế, mang đến hiệu suất vận hành ổn định, độ bền cao và khả năng đáp ứng linh hoạt cho nhiều ứng dụng bơm hút chất lỏng khác nhau. Sử dụng thân nhựa màng teflon cho ra lưu lượng Max 49 lít/phút.
Máy bơm màng khí nén Aro 666053-344 của Mỹ, thân nhựa polypropylene, màng và bi PTFE, chống ăn mòn, chịu áp lực đến 6.8 Bar. Lưu lượng tối đa 49.2 L/phút, cổng hút/xả 1/2″, cổng khí 1/4″, phù hợp hệ thống nhỏ gọn. Thiết kế mini, bền bỉ, lý tưởng bơm hóa chất, thực phẩm và chất lỏng chứa hạt rắn.
| Cấu tạo của máy bơm màng khí nén Aro có kích thước mini 1/2 inch | |
| Model | 666053-344 |
| Hãng sản xuất | Aro-Ingersoll Rand (USA) |
| Vật liệu thân bơm | Nhựa Polypropylene |
| Vật liệu màng bơm | PTFE (Teflon) |
| Vật liệu bi | PTFE (Teflon) |
| Vật liệu đế bi | Polypropylene |
| Lưu lượng bơm tối đa | 49.2 Lpm (Lít/phút) |
| Kích thước cổng cấp khí | 1/4″ (Inch) |
| Kích thước cổng hút, xả | 1/2″ (Inch) |
| Áp suất khí nén tối đa | 6.8 Bar |
| Chất rắn qua bơm tối đa | 2.4 mm |

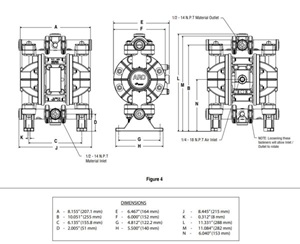

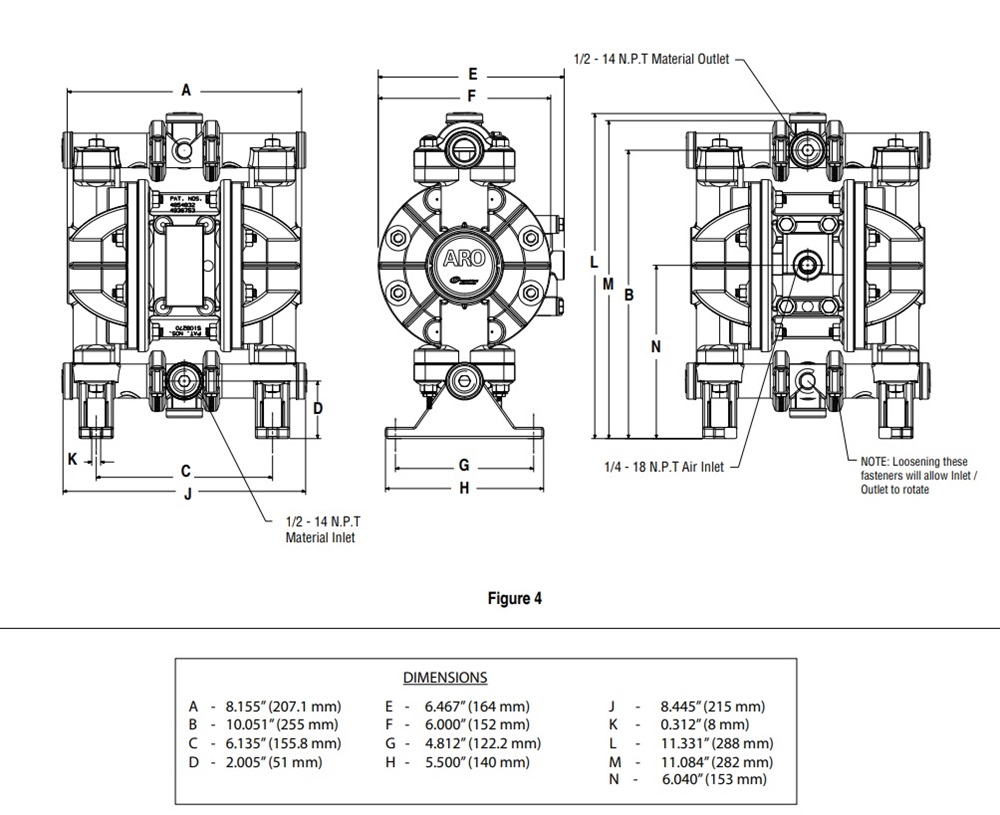

Máy bơm có cổng hút/xả vật liệu 1/2”-14 NPT và cổng khí nén 1/4”-18 NPT. Kích thước tổng thể: dài 288 mm, rộng 207 mm, cao 282 mm. Các cổng có thể xoay đổi hướng nhờ nới lỏng bulông, thuận tiện lắp đặt
Thân bơm: Chất liệu Nhựa pp phù hợp với mọi hóa chất. Chịu được áp và nhiệt độ. Sử dụng trong các môi trường tránh ánh nắng trực tiếp.
Màng bơm: Chất liệu Teflon phù hợp với hầu hết các hóa chất, có khả năng chống mài mòn và chịu ma sát tốt. Phù hợp để bơm các hóa chất độc hại, có độ ăn mòn cao và ma sát lớn. Thường được sử dụng thêm màng backup santo hoặc buna để tăng tính đàn hồi của màng
Bi bơm, đế bi: Chất liệu Teflon phù hợp với mọi hóa chất. Được thiết kế như van 1 chiều, Hoạt động không cho môi chất chảy theo hướng ngược lại

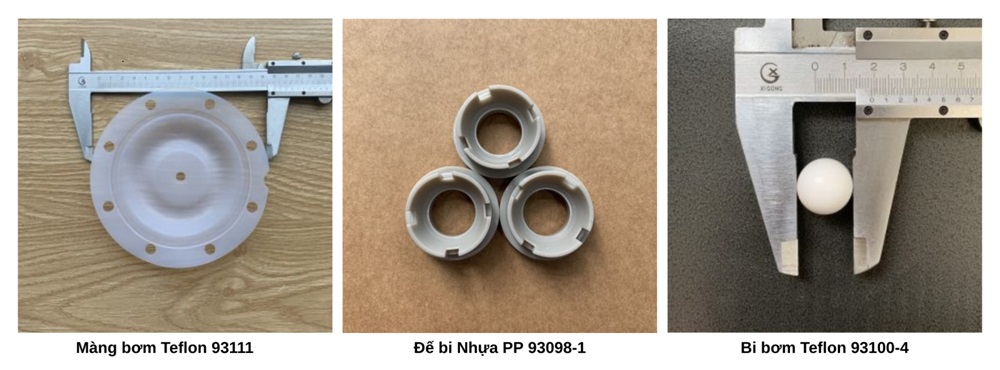

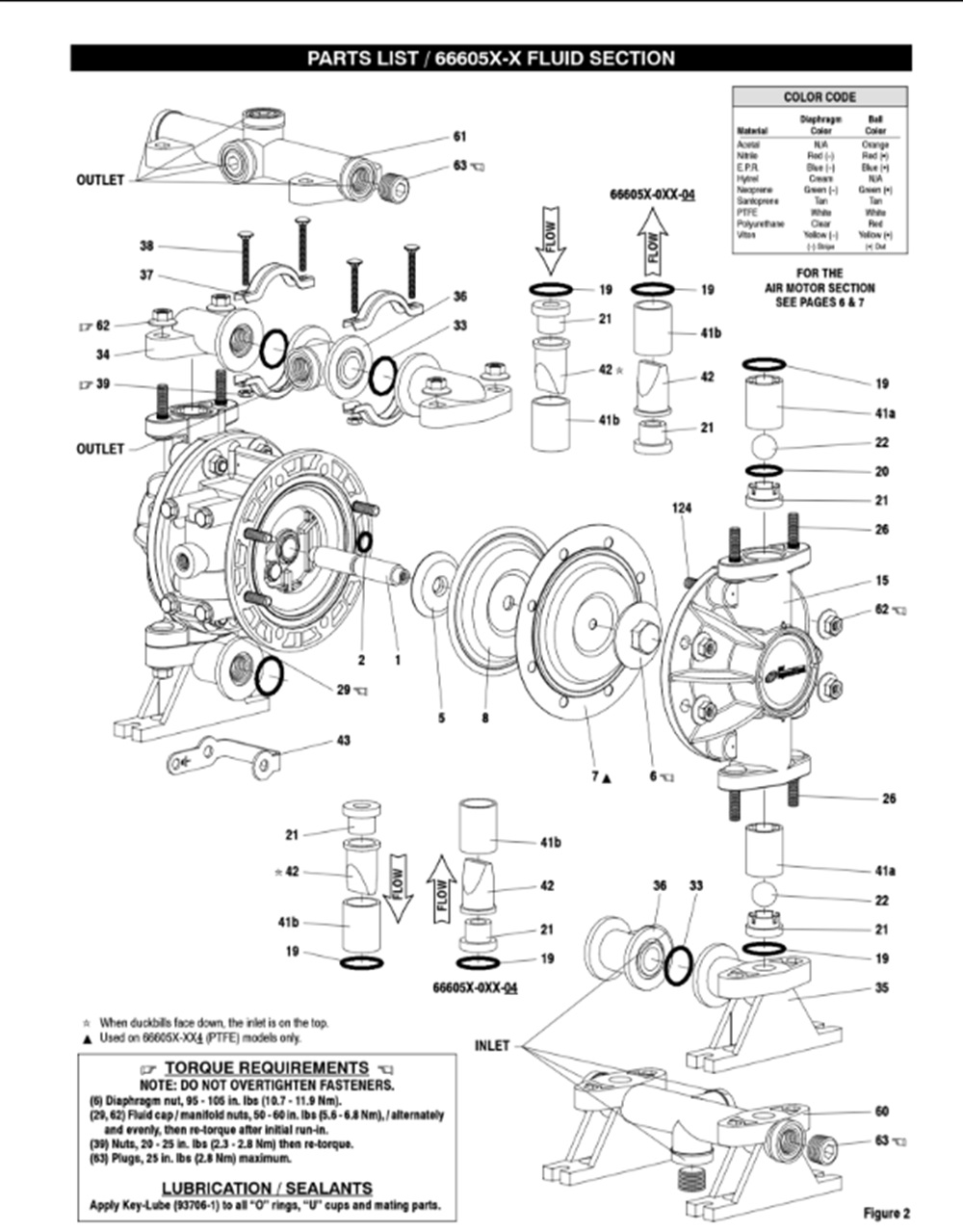

Dưới đây là các phụ tùng thay thế cho bơm màng Aro 666053-344
| Item | Mô tả (EN) | Mô tả (VI) | Part No. | Vật liệu (VI) |
|---|---|---|---|---|
| 1 | Rod | Trục bơm | 93084 | Thép không gỉ |
| 2 | “O” Ring (3/32″ × 5/8″ o.d.) | Vòng đệm O-ring (đk ngoài 5/8″, tiết diện 3/32″) | Y325-111 | Cao su nitrile (NBR) |
| 5 | Washer (2″ o.d.) | Vòng đệm phẳng, đk ngoài 2″ | 94645 | Nylon gia cường sợi thủy tinh (GFN) |
| 6 | Diaphragm Nut (5/16″-18) | Đai ốc cố định màng bơm (ren 5/16″-18) | 93103-1 | Polypropylene (PP) |
| 7 | Diaphragm | Màng bơm | 93111 | PTFE (Teflon) |
| 15 | Fluid Cap (includes 26 & 124) | Ốp trụ (kèm 26 & 124) | 93105-1 | Polypropylene (PP) |
| 21 | Seat | Đế bi | 93098-1 | Polypropylene (PP) |
| 22 | Ball | Bi bơm | 93100-4 | PTFE (Teflon) |
| 26 | Bolt (5/16″-18 × 1-1/2″) | Bu lông 5/16″-18 × 1-1/2″ | 93109 | Thép không gỉ |
| 41a | Ball Cage | Lồng bi (van bi) | 93097-1 | Polypropylene (PP) |
| 41b | Sleeve | Ống lót | 93120-1 | Polypropylene (PP) |
| 60 | Manifold, Inlet (bottom) | Cổng hút (dưới) | 93802-1 | Polypropylene (PP) |
| 61 | Manifold, Outlet (top) | Cổng xả (trên) | 93801-1 | Polypropylene (PP) |
| 62 | Flange Nut (5/16″-18) | Đai ốc có bích 5/16″-18 | 93886 | Thép không gỉ |
| 63 | Plug (1/2-14 N.P.T.) | Nút bịt ren ngoài 1/2″-14 NPT | 93897-1 | Polypropylene (PP) |
>>>> Tìm kiếm phụ tùng thay thế cho bơm màng Aro: TẠI ĐÂY

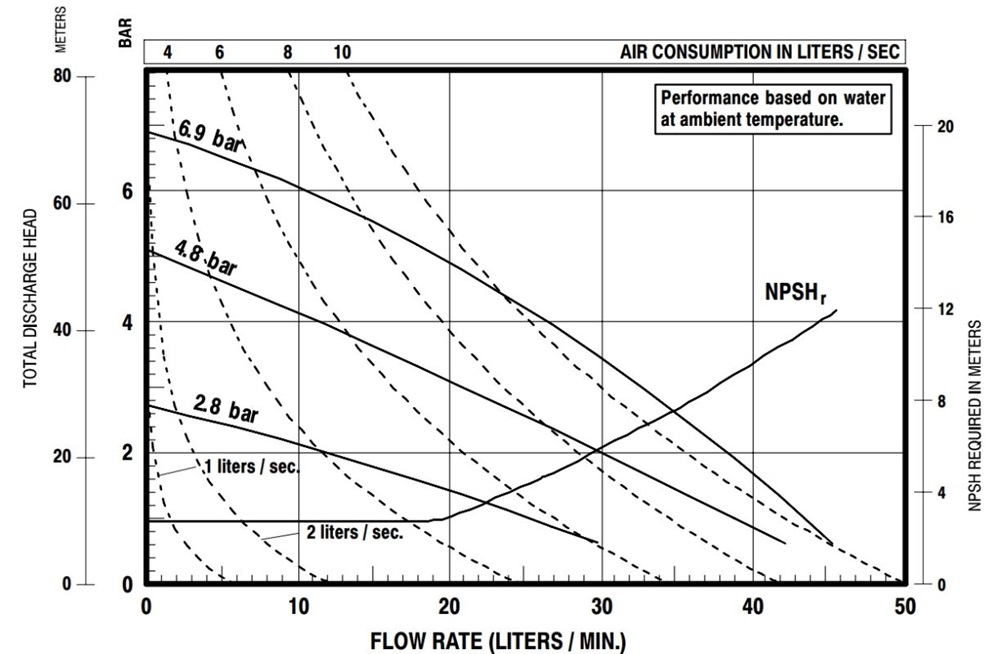

Biểu đồ trên thể hiện hiệu suất hoạt động của bơm màng khí nén ARO 666053-344 khi sử dụng với nước ở nhiệt độ môi trường. Ở các mức áp suất khí nén khác nhau (2.8 – 6.9 bar), ta thấy sự thay đổi của lưu lượng bơm (Flow rate), cột áp (Total discharge head), mức tiêu thụ khí nén (Air consumption) và đường cong NPSHr cho thấy yêu cầu về chiều cao hút tĩnh để bơm vận hành ổn định.

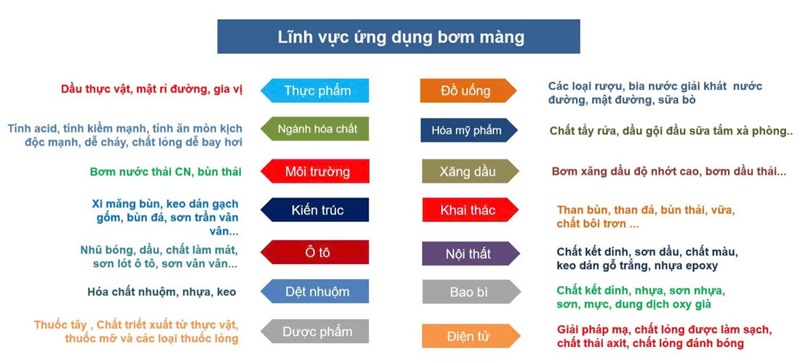

Dưới đây là các lĩnh vực ứng dụng cụ thể của bơm màng khí nén:
Máy bơm màng khí nén ARO 666053-344 được thiết kế có các cụm clamp dễ dàng thay đổi chiều quay của cổng hút xả, có tính linh hoạt rất thích hợp cho không gian hẹp cùng với các tính năng hiệu suất cao, độ bền vượt trội và tính an toàn tối ưu, đồng thời linh hoạt trong vận hành, đa năng trong ứng dụng và dễ dàng bảo trì, đáp ứng tốt mọi nhu cầu công nghiệp.
