Trong các ngành công nghiệp hiện đại, nhu cầu vận chuyển hóa chất, dung môi, chất lỏng có độ nhớt cao hoặc chứa hạt rắn ngày càng phổ biến. Điều này đòi hỏi thiết bị bơm phải có độ bền cao, hoạt động ổn định và an toàn trong nhiều môi trường khác nhau. Trong số các dòng bơm công nghiệp hiện nay, bơm màng Graco Husky được đánh giá là một trong những lựa chọn hàng đầu nhờ khả năng vận hành bằng khí nén, chống ăn mòn tốt và dễ bảo trì.
Vậy bơm màng Graco Husky là gì, cấu tạo và nguyên lý hoạt động ra sao và được ứng dụng như thế nào trong thực tế? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
1. Tổng quan bơm màng Graco Husky
Bơm màng Graco Husky là gì?
Bơm màng Graco Husky là dòng bơm màng khí nén công nghiệp cao cấp thuộc thương hiệu Graco – tập đoàn nổi tiếng của Mỹ chuyên sản xuất thiết bị bơm và giải pháp xử lý lưu chất trong công nghiệp.
Dòng bơm này hoạt động theo cơ chế dịch chuyển tích cực (Positive Displacement Pump), sử dụng khí nén để tạo chuyển động qua lại của hai màng bơm. Quá trình này giúp hút và đẩy chất lỏng liên tục mà không cần dùng động cơ điện trực tiếp.
2. Ưu điểm nổi bật của bơm màng Graco Husky
Graco Husky được đánh giá cao nhờ khả năng vận hành ổn định, độ bền cao và thích hợp với nhiều môi trường công nghiệp khác nhau. Dưới đây là những ưu điểm nổi bật giúp dòng bơm này được sử dụng phổ biến hiện nay.
- Chạy khô tốt: Có thể vận hành khô trong thời gian ngắn mà không gây hư hỏng bơm.
- Chống ăn mòn và mài mòn tốt: Nhiều tùy chọn vật liệu phù hợp với hóa chất và lưu chất đặc thù.
- Bơm được nhiều loại hóa chất khác nhau: Phù hợp cho axit, bazơ, dung môi và hóa chất ăn mòn.
- Tự mồi hiệu quả: Khả năng tự hút tốt, hỗ trợ vận hành ổn định.
- An toàn cháy nổ: Hoạt động bằng khí nén, không sử dụng động cơ điện trực tiếp.
- Dễ bảo trì: Cấu tạo đơn giản, thuận tiện cho việc tháo lắp và thay thế linh kiện.
- Hệ thống van khí giúp giảm đóng băng: Giúp bơm vận hành ổn định trong thời gian dài.
- Đa dạng model và vật liệu: Đáp ứng nhiều nhu cầu và ứng dụng công nghiệp khác nhau.
3. Cấu tạo của bơm màng Graco Husky
Bơm màng Graco Husky có cấu tạo tương đối đơn giản nhưng được thiết kế tối ưu nhằm đảm bảo hiệu suất vận hành, độ kín và tuổi thọ cao.
Một bộ bơm hoàn chỉnh thường gồm các bộ phận chính sau:
3.1 Thân bơm (Pump Body)
Thân bơm là bộ phận bao bọc toàn bộ cấu trúc bên trong và là nơi lưu chất đi qua trong quá trình vận hành.
Tùy theo ứng dụng, thân bơm Husky được chế tạo từ nhiều loại vật liệu khác nhau như:
- Aluminum (Nhôm): Nhẹ, độ bền tốt, phù hợp cho dung môi và chất lỏng công nghiệp thông thường.
- Stainless Steel (Inox 316): Khả năng chống ăn mòn cao, thường dùng trong ngành thực phẩm và hóa chất.
- Polypropylene (PP): Chống hóa chất tốt, giá thành hợp lý.
- Kynar® / PVDF: Khả năng kháng hóa chất mạnh, phù hợp cho axit và hóa chất ăn mòn cao.
- Acetal: Chịu mài mòn tốt, phù hợp cho một số dung môi và lưu chất công nghiệp.
Việc lựa chọn đúng vật liệu thân bơm giúp tăng tuổi thọ thiết bị và đảm bảo độ an toàn khi vận hành.
3.2 Màng bơm (Diaphragm)
Màng bơm là bộ phận quan trọng nhất trong cấu tạo của bơm màng Husky, có nhiệm vụ tạo chuyển động hút – đẩy lưu chất trong quá trình vận hành.
Bơm màng Graco Husky thường sử dụng 2 màng bơm hoạt động đối xứng, được liên kết với nhau thông qua trục trung tâm.
Khi khí nén tác động:
- Một màng thực hiện quá trình hút lưu chất
- Màng còn lại thực hiện quá trình đẩy lưu chất
Chu trình này diễn ra liên tục giúp bơm vận hành ổn định và tạo lưu lượng đều.

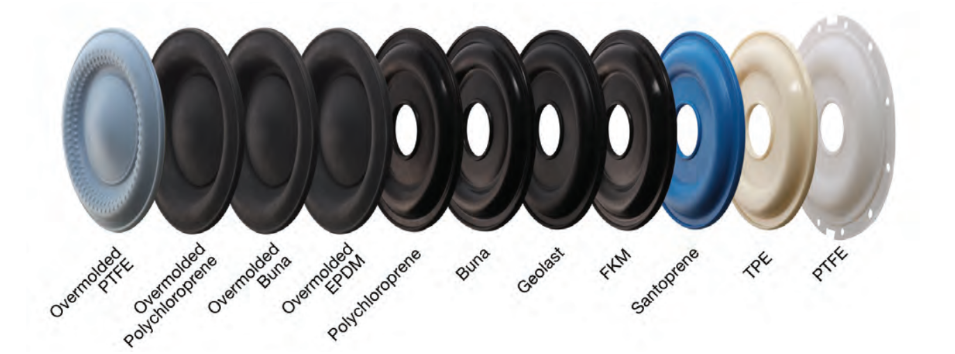

Các vật liệu màng bơm phổ biến của Husky gồm:
- PTFE: Kháng hóa chất cực tốt, phù hợp cho axit và dung môi mạnh.
- Santoprene: Độ đàn hồi cao, chịu mài mòn tốt.
- Buna (Nitrile): Phù hợp cho dầu nhớt và dung môi nhẹ.
- Geolast: Chịu mài mòn và hóa chất tốt.
- FKM (Viton): Chịu nhiệt và hóa chất cao.
- Polychloroprene: Độ bền cơ học tốt.
- EPDM: Phù hợp cho hóa chất gốc nước và môi trường ăn mòn nhẹ.
- TPE: Độ đàn hồi tốt, ứng dụng đa dạng.
- Overmolded PTFE: Kết hợp khả năng kháng hóa chất của PTFE và độ đàn hồi của cao su nền.
Việc lựa chọn đúng vật liệu màng bơm sẽ giúp:
- Tăng tuổi thọ bơm
- Giảm hao mòn
- Đảm bảo khả năng kháng hóa chất
- Tăng hiệu suất vận hành
3.3 Van bi (Bi bơm và đế bi)
Hệ thống bi bơm và đế bi có nhiệm vụ kiểm soát hướng dòng chảy bên trong bơm.
Trong mỗi bơm thường có:
- 2 bi hút
- 2 bi xả
Khi bơm hoạt động:
- Bi sẽ nâng lên khi hút lưu chất
- Bi ép xuống đế bi khi đẩy lưu chất
Giúp lưu chất chỉ di chuyển theo một chiều.

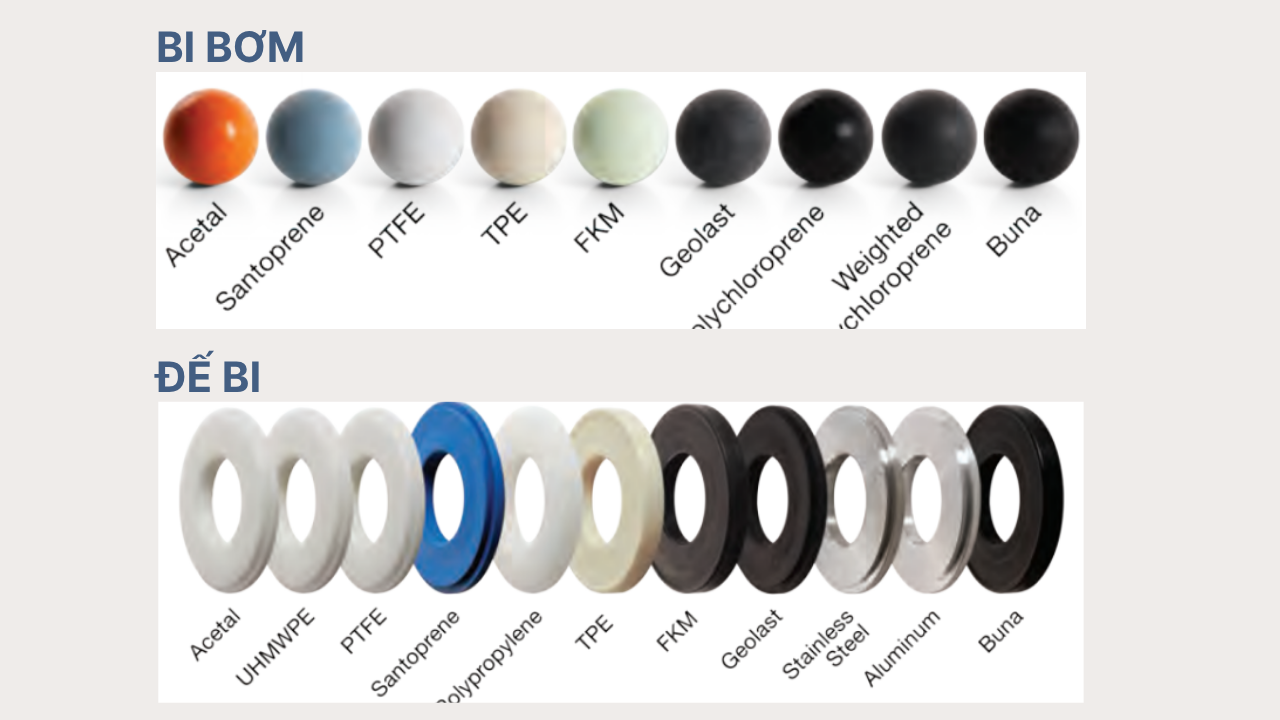

Các vật liệu bi bơm phổ biến:
- Acetal
- Santoprene
- PTFE
- TPE
- FKM
- Geolast
- Buna
Các vật liệu đế bi phổ biến:
- PTFE
- Santoprene
- Polypropylene
- FKM
- Stainless Steel
- Aluminum
- Buna
Việc lựa chọn đúng vật liệu bi và đế bi giúp:
- Tăng độ kín
- Giảm mài mòn
- Nâng cao tuổi thọ bơm
3.4 Bộ phận khí nén (Air Motor)
Đây là bộ phận tiếp nhận và phân phối khí nén để tạo chuyển động cho màng bơm.
Hệ thống khí nén thường bao gồm:
- Van khí trung tâm (Air Valve)
- Khoang khí nén
- Bộ giảm thanh (Muffler)
Chức năng chính:
- Điều hướng khí nén
- Tự động đảo chiều hoạt động của màng bơm
- Giảm tiêu hao khí nén
- Hạn chế hiện tượng đóng băng van khí
3.5 Đầu hút và đầu xả (Inlet / Outlet Port)
Đây là vị trí kết nối bơm với hệ thống đường ống dẫn lưu chất.
Bơm màng Graco Husky có nhiều kích thước kết nối khác nhau, phổ biến từ:
- 1/4 inch đến 3 inch
Giúp đáp ứng đa dạng nhu cầu lưu lượng trong công nghiệp.
4. Nguyên lý hoạt động của bơm màng Graco Husky
Bơm màng Graco Husky hoạt động theo nguyên lý AODD (Air Operated Double Diaphragm), sử dụng khí nén để tạo chuyển động qua lại của hai màng bơm nhằm hút và đẩy lưu chất.
Quá trình hoạt động diễn ra theo các bước sau:
Bước 1: Cấp khí nén vào bơm
Khí nén từ máy nén khí được đưa vào bộ phận Air Motor thông qua van khí trung tâm.
Van khí có nhiệm vụ:
- Phân phối khí nén
- Điều hướng dòng khí
- Điều khiển chuyển động của hai màng bơm
Bước 2: Màng bơm chuyển động
Khi khí nén tác động lên một bên màng bơm:
- Màng sẽ di chuyển ra ngoài
- Màng còn lại được kéo theo thông qua trục liên kết trung tâm
Hai màng hoạt động đối xứng và luân phiên liên tục.
Bước 3: Giai đoạn hút lưu chất
Khi màng bơm di chuyển ra ngoài:
- Thể tích buồng bơm tăng
- Áp suất trong buồng giảm
Lúc này:
- Bi hút mở
- Bi xả đóng
- Lưu chất được hút vào buồng bơm
Bước 4: Giai đoạn đẩy lưu chất
Khi màng bơm di chuyển vào trong:
- Thể tích buồng giảm
- Áp suất trong buồng tăng
Khi đó:
- Bi hút đóng
- Bi xả mở
- Lưu chất được đẩy ra ngoài qua cổng xả
Bước 5: Van khí tự động đổi chiều
Sau mỗi hành trình, van khí trung tâm sẽ tự động đảo chiều dòng khí nén.
Quá trình này giúp:
- Hai màng thay đổi chức năng hút – xả
- Bơm vận hành liên tục và ổn định
Bước 6: Xả khí ra ngoài
Khí nén sau vận hành sẽ được thoát ra ngoài qua cổng xả khí và bộ giảm thanh.
Hệ thống này giúp:
- Giảm tiếng ồn
- Giảm rung động
- Tăng độ ổn định khi vận hành

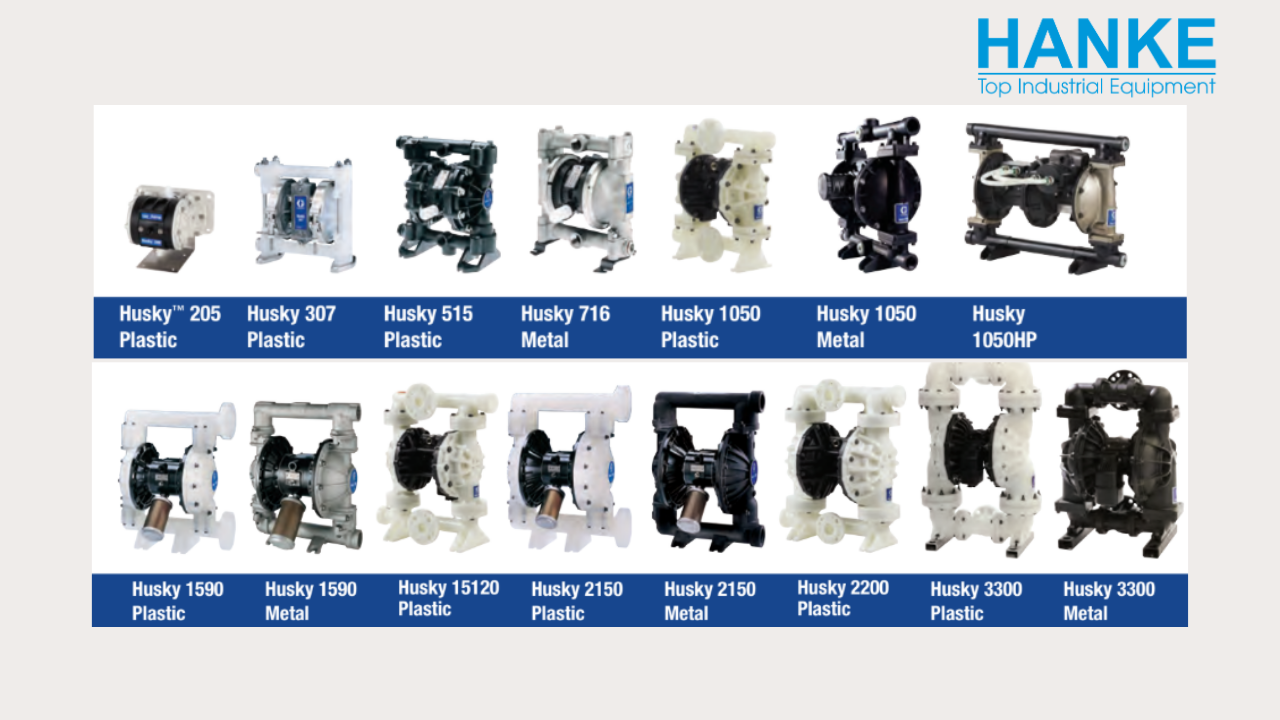

5. Các dòng bơm màng Graco Husky phổ biến hiện nay
Husky cung cấp nhiều dòng bơm màng với đa dạng kích thước, vật liệu và lưu lượng, phù hợp cho nhiều ngành công nghiệp khác nhau. Dưới đây là những model Husky phổ biến hiện nay.
- Husky 205 Plastic: Dòng mini nhỏ gọn, phù hợp cho lưu lượng thấp và hóa chất nhẹ.
- Husky 307 Plastic: Hoạt động ổn định, thích hợp cho dung môi và chất lỏng độ nhớt thấp.
- Husky 515 Plastic: Chống ăn mòn tốt, phổ biến trong ngành hóa chất và xử lý nước.
- Husky 716 Metal: Thân kim loại bền chắc, phù hợp môi trường công nghiệp liên tục.
- Husky 1050 Plastic: Hiệu suất cao, bơm hóa chất và chất lỏng công nghiệp hiệu quả.
- Husky 1050 Metal: Chịu áp lực tốt, phù hợp cho sơn, dầu và dung môi công nghiệp.
- Husky 1050HP: Thiết kế áp suất cao cho các ứng dụng công nghiệp nặng.
- Husky 1590 Plastic: Lưu lượng lớn, chống hóa chất và ăn mòn hiệu quả.
- Husky 1590 Metal: Kết cấu chắc chắn, phù hợp bơm bùn và chất lỏng chứa hạt rắn.
- Husky 15120 Plastic: Công suất lớn, đáp ứng nhu cầu vận hành liên tục.
- Husky 2150 Plastic: Chuyên dùng cho axit, bazơ và hóa chất ăn mòn mạnh.
- Husky 2150 Metal: Độ bền cao, phù hợp môi trường công nghiệp khắc nghiệt.
- Husky 2200 Plastic: Lưu lượng lớn, vận hành ổn định và tiết kiệm khí nén.
- Husky 3300 Plastic: Phù hợp bơm bùn đặc và chất lỏng độ nhớt cao.
- Husky 3300 Metal: Dòng công nghiệp nặng cho khai khoáng và xử lý bùn quy mô lớn.
6. Ứng dụng thực tế của bơm màng Graco Husky
Nhờ khả năng bơm đa dạng lưu chất, chống ăn mòn tốt và vận hành ổn định, bơm màng Graco Husky được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.
- Hóa chất: Bơm axit, bazơ, dung môi và hóa chất ăn mòn.
- Sơn: Bơm sơn công nghiệp, chất phủ và keo.
- Mực in: Bơm mực in và dung môi trong ngành in ấn.
- Xử lý nước thải: Bơm bùn, nước thải và hóa chất xử lý.
- Thực phẩm: Bơm siro, nước sốt và dầu thực phẩm.
- Khai khoáng: Bơm bùn khoáng và hóa chất tuyển quặng.
7. Vì sao nhiều doanh nghiệp lựa chọn bơm màng Graco Husky tại HANKE?
Nhiều doanh nghiệp tin tưởng lựa chọn bơm màng Husky tại HANKE nhờ chất lượng sản phẩm ổn định cùng dịch vụ hỗ trợ chuyên nghiệp.
- Sản phẩm chính hãng: Cam kết cung cấp bơm màng Husky chính hãng với đầy đủ chứng từ và nguồn gốc rõ ràng.
- Đa dạng model: Có sẵn nhiều dòng Husky phù hợp từ ứng dụng lưu lượng nhỏ đến công nghiệp tải nặng.
- Tư vấn đúng ứng dụng: Hỗ trợ lựa chọn vật liệu và model phù hợp với từng loại lưu chất và môi trường vận hành.
- Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật hỗ trợ lắp đặt, vận hành và xử lý sự cố nhanh chóng.
- Có sẵn linh kiện: Cung cấp đầy đủ màng bơm, bi, đế bi và phụ kiện thay thế giúp giảm thời gian dừng máy.
Video dưới đây sẽ giúp bạn hiểu rõ hơn về thiết kế, khả năng vận hành và những ứng dụng thực tế của bơm màng Graco Husky trong công nghiệp.
8. Kinh nghiệm vận hành & bảo trì
- Sử dụng bộ lọc khí để khí nén sạch, áp suất ổn định.
- Kiểm tra định kỳ màng bơm và van 1 chiều để thay thế kịp thời.
- Tránh để máy chạy khô quá lâu.
- Lắp đặt đường ống hợp lý, hạn chế góc gấp.
- Luôn sử dụng linh kiện chính hãng để đảm bảo độ bền.
Kết luận
Bơm màng khí nén Graco Husky là giải pháp bơm công nghiệp được nhiều doanh nghiệp lựa chọn nhờ khả năng vận hành ổn định, bơm được đa dạng lưu chất và độ bền cao. Với nhiều dòng model cùng tùy chọn vật liệu khác nhau, Husky đáp ứng tốt các ứng dụng từ hóa chất, sơn, mực in đến xử lý nước thải và khai khoáng.
Nếu bạn đang tìm kiếm giải pháp bơm công nghiệp tối ưu, bơm màng Husky chính hãng là lựa chọn đáng tin cậy cho nhiều ngành sản xuất hiện nay. HANKE hiện là đơn vị cung cấp và tư vấn các dòng bơm màng Husky với đa dạng model, đầy đủ linh kiện và hỗ trợ kỹ thuật chuyên nghiệp.
