Bơm màng Aro 66617B-244-C (1-1/2”, Thân Inox, Màng PTFE)

Bơm màng thực phẩm inox ARO 66617B-244-C – An toàn, bền bỉ

Máy bơm màng Aro 66617B-244-C được sản xuất bởi thương hiệu Ingersoll Rand (USA). Bơm được thiết kế cho các hệ thống đường ống có kích thước 1-1/2 inch. Thân bơm được làm từ inox 316, có độ bền, chịu được áp lực và nhiệt độ tốt, áp suất làm việc lên đến 8.3 bar.

1. Thông số kĩ thuật máy bơm màng khí nén Aro 66617B-244-C

ARO 66617B-244-C (1½”) là bơm màng khí nén thân Inox 316, cấu hình màng/bi PTFE (Teflon) và đế PP, tối ưu cho môi trường hóa chất ăn mòn. Máy đạt lưu lượng tối đa ~340 L/phút, áp khí đến 8,3 bar và cho phép hạt rắn 6,4 mm đi qua. Kết nối hút/xả 1-1/2″ NPT, khí vào 1/2″, lắp đặt nhanh và vận hành bền bỉ trong các ứng dụng bơm – chuyển giao hóa chất.

Thông số chi tiết bơm màng Aro 66617B-244-C
Mã sản phẩm	66617B-244-C
Hãng sản xuất	Ingersoll Rand (USA)
Vật liệu thân bơm	Inox 316
Vật liệu màng bơm	PTFE (Teflon)
Vật liệu bi	PTFE (Teflon)
Vật liệu đế bi	Nhựa PP
Lưu lượng bơm tối đa	340 Lpm (Lít/phút)
Kích thước cổng cấp khí	1/2″ (Inch)
Kích thước cổng hút, xả	1-1/2″ (Inch) NPT
Áp suất khí nén tối đa	8.3 Bar
Chất rắn qua bơm tối đa	6.4 mm

Máy bơm màng ARO nhập khẩu chính hãng

2. Kích thước bơm màng Aro 66617B-244-C

Kích thước ARO 66617B-244-C (1½”): tổng cao 19-5/8″ (498 mm), bề ngang tối đa 14-13/16″ (376 mm), bề rộng thân 11-1/2″ (292 mm) – gọn gàng, dễ bố trí. Chân đế có rãnh lắp 1/2″ (14 mm), khoảng cách lỗ 9″ (229 mm), bước lắp 12″ (305 mm) và tim-chân 10-3/4″ (273 mm), cho phép căn chỉnh nhanh và cố định chắc. Kết nối: cổng hút/xả 1-1/2″ (tùy NPTF-1 hoặc Rp 1-1/2 BSPP), cấp khí 1/2-14 NPTF, xả khí 3/4-14 NPTF — sẵn sàng “retrofit” vào đường ống hiện hữu.

3. Cấu tạo bơm màng Aro 66617B-244-C dòng Inox 316

Thân bơm: Chất liệu Inox 316 chịu được áp và nhiệt độ cao. Có các giấy chứng nhận FDA. An toàn trong các ngành bơm thực phẩm

Màng bơm: chất liệu Teflon trơ với mọi hóa chất, có tính bài mòn và mà sát tốt. Phù hợp ứng dụng bơm các hóa chất độc hại, độ ăn mòn cao, ma sát cao.

Bi bơm, đế bi: Chất liệu Teflon trơ với mọi hóa chất. Được thiết kế như van 1 chiều, Hoạt động không cho môi chất chảy theo hướng ngược lại.

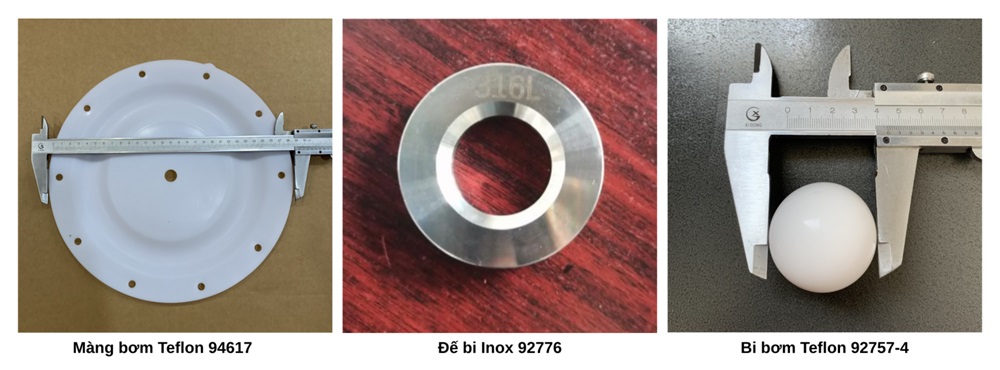

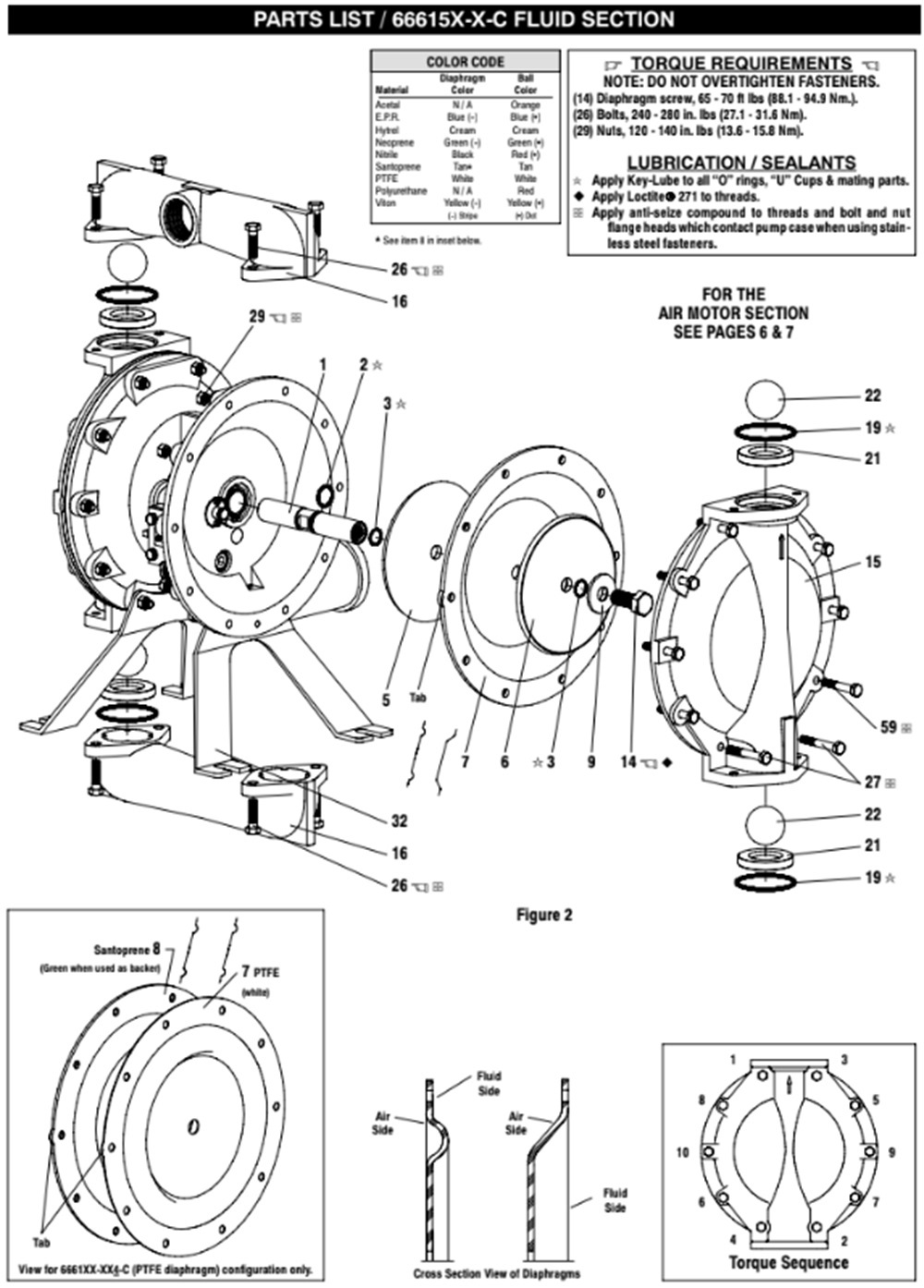

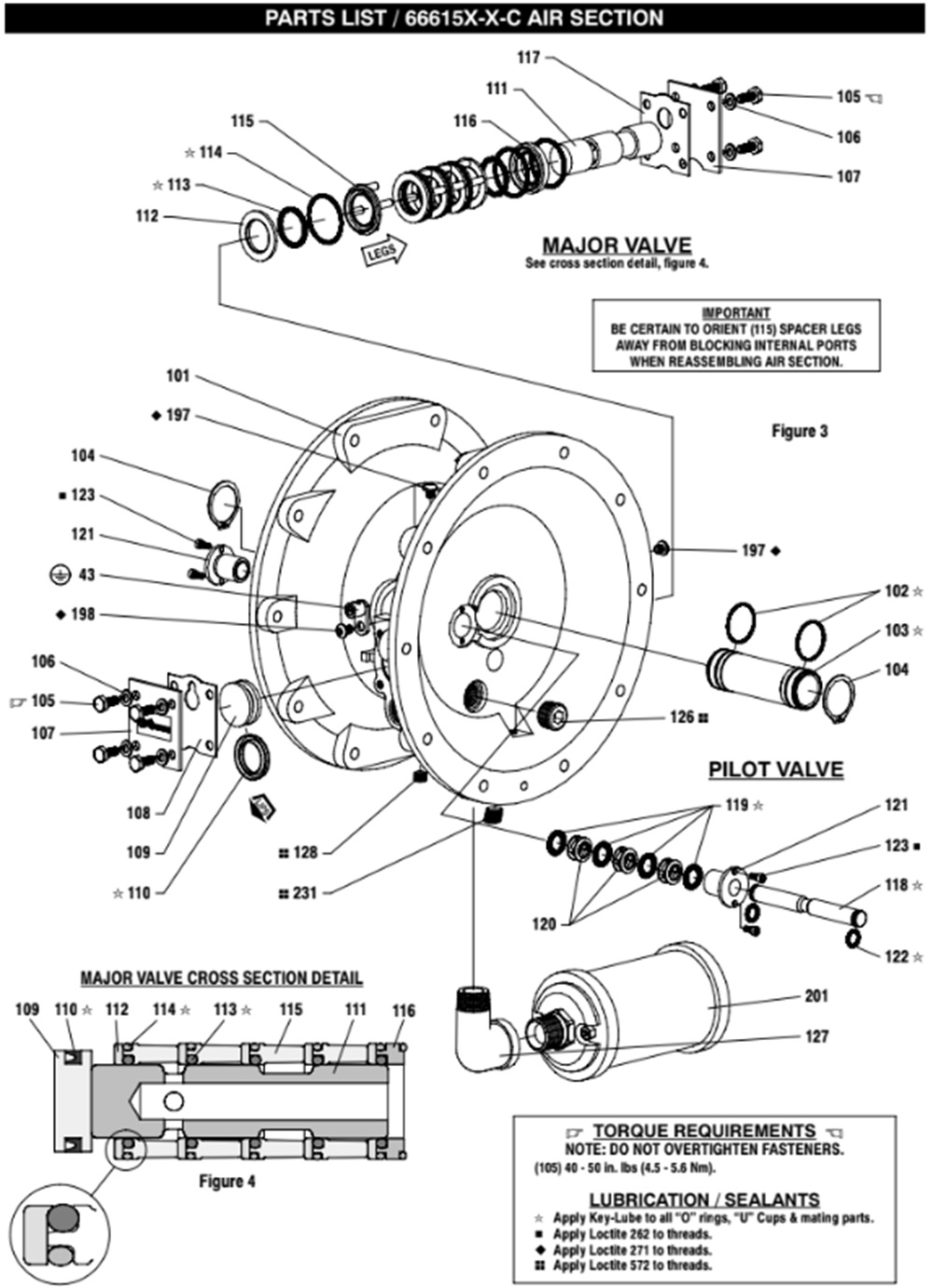

4. Phụ tùng thay thế cho bơm màng Aro 66617B-244-C (Spare parts)

Dưới đây là phụ tùng thay thế của bơm màng khí nén ARO 66617B-244-C

Item	MÔ TẢ (EN)	MÔ TẢ (VI)	PART NO.	Vật liệu
1	Rod	Thanh trục	98720-1	Thép cacbon
2	“O” Ring (3/32″ × 1″ o.d.)	Vòng đệm	Y330-117	Nitrile – cao su NBR
3	“O” Ring (1/16″ × 3/4″ o.d.)	Vòng đệm Oring	Y328-16	Nhựa PTFE (Teflon)
5	Plate (air side)	Miếng nẹp (phần khí)	92775	Thép không gỉ (Inox)
6	Plate (fluid side)	Miếng nẹp (Phần ướt)	92775	Thép không gỉ (Inox)
7	Diaphragm	Màng bơm	94617	Nhựa PTFE (Teflon)
8	Diaphragm	Màng bơm	94616	Nhựa Santoprene (TPV)
9	“O” Ring (1/8″ × 2-3/4″ o.d.)	Vòng đệm Oring	Y220-230	Nhựa PTFE (Teflon)
9	Washer (0.630″ I.D.)	Vòng đệm	93065	Thép không gỉ (Inox)
14	Screw (5/8″ – 18 × 1-1/2″)	Bu lông	Y5-107-T	Thép không gỉ (Inox)
15	Fluid cap	Ốp trụ	92773	Thép không gỉ (Inox)
16	Manifold	Cổng xả	92774-1	Thép không gỉ (Inox)
21	Seat	Đế bi	92776	Thép không gỉ (Inox)
22	Ball	Bi bơm	92757-4	Nhựa PTFE (Teflon)
26	Bolt (3/8″ – 16 × 1-1/4″)	Bu lông	Y6-66-T	Thép không gỉ (Inox)
27	Bolt (5/16″ – 18 × 2-1/4″)	Bu lông	Y6-510-T	Thép không gỉ (Inox)
29	Nut (5/16″ – 18)	Đai ốc	Y12-5-S	Thép không gỉ (Inox)
32	Leg	Chân máy	92759-1	Thép không gỉ (Inox)
43	Ground Lug	Tiếp địa	93004	Đồng
59	Bolt (5/16″ – 18 × 2″)	Bu lông	Y6-59-T	Thép không gỉ (Inox)

>>>> Tìm kiếm phụ tùng thay thế cho bơm màng Aro: TẠI ĐÂY

>>>> HANKE cung cấp dịch vụ sửa chữa toàn diện cho mọi dòng máy bơm màng khí nén trên thị trường, đồng thời cung cấp đầy đủ phụ tùng thay thế chính hãng cho tất cả các dòng máy bơm khí nén.

5. Hiệu suất bơm màng Aro 66617B-244-C

Biểu đồ hiệu suất ARO 66617B-244-C cho thấy quan hệ lưu lượng – cột áp theo các mức áp khí 2.8 / 4.8 / 6.9 / 8.3 bar. Ở cột áp gần 0 m, lưu lượng cực đại xấp xỉ 320–330 L/phút (8.3 bar), khoảng 270–290 L/phút (6.9 bar), 200–220 L/phút (4.8 bar) và 140–160 L/phút (2.8 bar); khi cột áp tăng, lưu lượng giảm dọc theo từng đường đặc tính. Thang trên cho thấy mức tiêu thụ khí nén ~15–70 L/s tăng theo lưu lượng, còn đường NPSHᵣ yêu cầu cột áp hút tăng dần, tiệm cận ~10–12 m ở vùng lưu lượng tối đa.

6. Ứng dụng máy bơm màng Aro 66617B-244-C

Bơm màng khí nén Aro 66617B được ứng dụng trong các lĩnh vực sau:

• Bơm các loại hóa chất, thực phẩm, dược phẩm trong sản xuất thực phẩm, dược phẩm
• Ứng dụng trong công nghệ xử lý nước, nước thải
• Bơm các chất bùn, chất đặc, chất lỏng trong sản xuất gốm sứ, gạch men, giấy
• Sử dụng trong các môi trường dễ cháy nỏ như khai thác mỏ, lọc hóa dầu
• Ứng dụng trong sản xuất sơn, hóa chất, mực in
• Ứng dụng trong nghiên cứu sinh học, sản xuất sản phẩm, chế phẩm sinh học

Dưới đây là các lĩnh vực ứng dụng cụ thể của bơm màng khí nén:



7. Ưu điểm của bơm màng Aro 66617B-244-C

Ưu điểm nổi bật nhất của dòng máy bơm màng khí nén Aro 66617B-244-C là được trang bị van khí “Unbalanced” độc quyền của ARO, giúp bơm không bị khựng/khóa (no-stall) trong quá trình chạy, nhờ đó vận hành liên tục và giảm tối đa thời gian dừng máy. Bên cạnh đó, dòng máy này còn các ưu điểm khác như:

• Chất liệu inox 316L – Chống ăn mòn, không gỉ, không phản ứng với thực phẩm.
• Màng bơm đạt chuẩn vệ sinh – Không chứa BPA, chống bám dính, dễ vệ sinh.
• Không dùng điện – An toàn tuyệt đối trong khu vực có hơi, cồn hoặc khí dễ cháy.
• Bơm được nhiều loại chất lỏng – Từ loãng như nước trái cây đến sệt như kem, gel.
• Dễ tháo lắp, vệ sinh định kỳ – Phù hợp môi trường HACCP, GMP.
• Tuổi thọ cao, chi phí bảo trì thấp.

8. Các dòng máy bơm tương đương

Ngoài model ARO 66617B-244-C, khách hàng cũng có thể tham khảo thêm các mã máy bơm tương đương có ứng dụng và hiệu suất gần tương đương khác dưới đây:

• ARO-666170-344-C
• ARO-666170-3EB-C
• ARO-66617B-244-C

9. Các dòng máy bơm màng có sẵn tại Hanke

Dòng máy bơm màng ARO là Top thương hiệu hàng đầu về bơm màng khí nén , với thiết kế công nghiệp, thân khung cứng cáp, máy hoạt động ổn định bền bỉ theo thời gian, linh kiện màng bơm dễ thay thế. Bên cạnh đó, Hanke còn cung cấp đa dạng các dòng máy bơm màng khí nén chính hãng từ những thương hiệu uy tín hàng đầu thế giới. Khách hàng có thể dễ dàng lựa chọn dòng sản phẩm phù hợp với nhu cầu sử dụng trong nhiều lĩnh vực khác nhau. Dưới đây là các danh mục bơm màng đang có sẵn tại Hanke:
