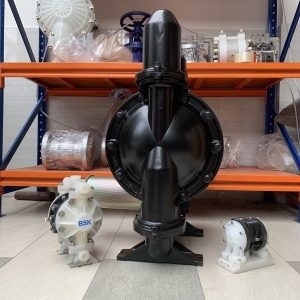

Khái niệm bơm ARO 666320-144-C thân Nhôm màng Teflon

Máy bơm màng khí nén ARO 666320-144-C với thân Nhôm và màng Teflon (PTFE) được thiết kế để bơm chất lỏng trong các ứng dụng đặc biệt cần sự chịu mòn và chịu nhiệt. Máy bơm này đạt lưu lượng bơm lên đến 897 lít/phút. Sử dụng được trong các môi trường dễ cháy nổ trong các ngành xăng dầu, dung môi, nhớt, cao lanh…

1. Thông số bơm khí nén 666320-144-C thương hiệu ARO | Mỹ

Máy bơm khí nén ARO 666320-144-C có lưu lượng tối đa 897 lít/phút, áp suất khí nén vận hành từ 0.69 – 8.3 bar, với khả năng bơm hạt rắn lên đến 9.5 mm. Thân bơm và bệ đỡ làm từ nhôm, màng và bóng bơm bằng PTFE, phù hợp cho các ứng dụng công nghiệp cần hiệu suất cao và độ bền hóa chất.

Thông số kỹ thuật bơm khí nén 666320-144-C
Lưu lượng lớn nhất:	897 lít/phút
Áp suất khí nén cấp cho bơm:	0.69 – 8.3 bar
Áp lực đẩy tại cổng ra lớn nhất:	8.3 bar
Lưu lượng khí nén tiêu hao:	600 ÷5400 lit/phút
Chu kỳ vận hành:	10.03 lít/chu kỳ
Kích thước của hạt rắn qua bơm:	9.5mm
Vật liệu chế tạo
Vỏ bơm:	nhôm
Màng, bóng:	PTFE
Bệ đỡ bóng:	Nhôm
Cổng cấp khí nén:	3/4″
Đường kính cổng vào/ ra:	3″ (80mm)
Kích thước:	819.8 x 563.9 mm
Trọng lượng:	49.82 kgs
Độ ồn làm việc	tại áp 70PSI, 60 chu kỳ/phút: 86.3 db(A)

2. Kích thước bơm ARO 666320-144-C dòng 3 inch

Bản vẽ trên thể hiện kích thước chi tiết của bơm màng ARO 666320-144-C dòng 3 inch, với chiều cao tổng thể 819.8 mm và chiều rộng 563.9 mm. Các thông số giúp người dùng dễ dàng trong việc thiết kế, lắp đặt và bố trí hệ thống đường ống phù hợp.

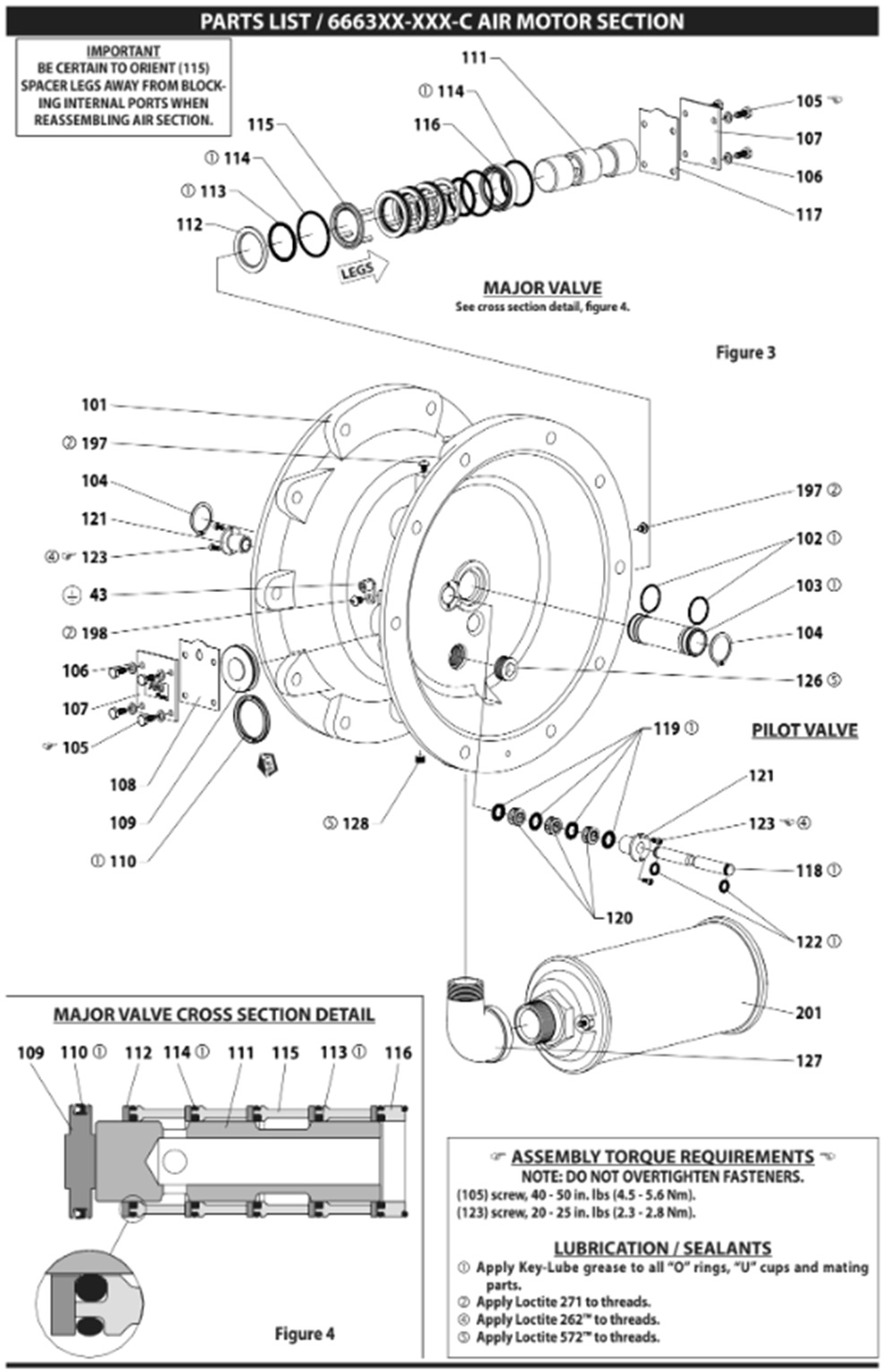

3. Cấu tạo máy bơm màng khí nén ARO 666320-144-C

Thân bơm:  Nhôm, vật liệu này thường chịu được các môi trường có ánh nắng trực tiếp. Chống bài mòn cao và được sử dụng để chứa các bộ phận bên trong bơm.

Màng bơm: Làm từ Teflon. Màng bơm này co giãn và nở theo áp suất khí nén, tạo áp lực để bơm chất lỏng. Màng Teflon thường được sử dụng trong các ứng dụng cần chống ăn mòn và chịu nhiệt.

Bi, Đế bi Teflon (PTFE): Thường được sử dụng trong bơm màng để tạo thành một bề mặt trơn tru để tối ưu hóa hiệu suất bơm và giảm ma sát. Bi , Đế bi Teflon hoạt động như dòng van 1 chiều thường nằm ở phần trên và dưới màng để làm kín khít quá trình nở và co của màng.

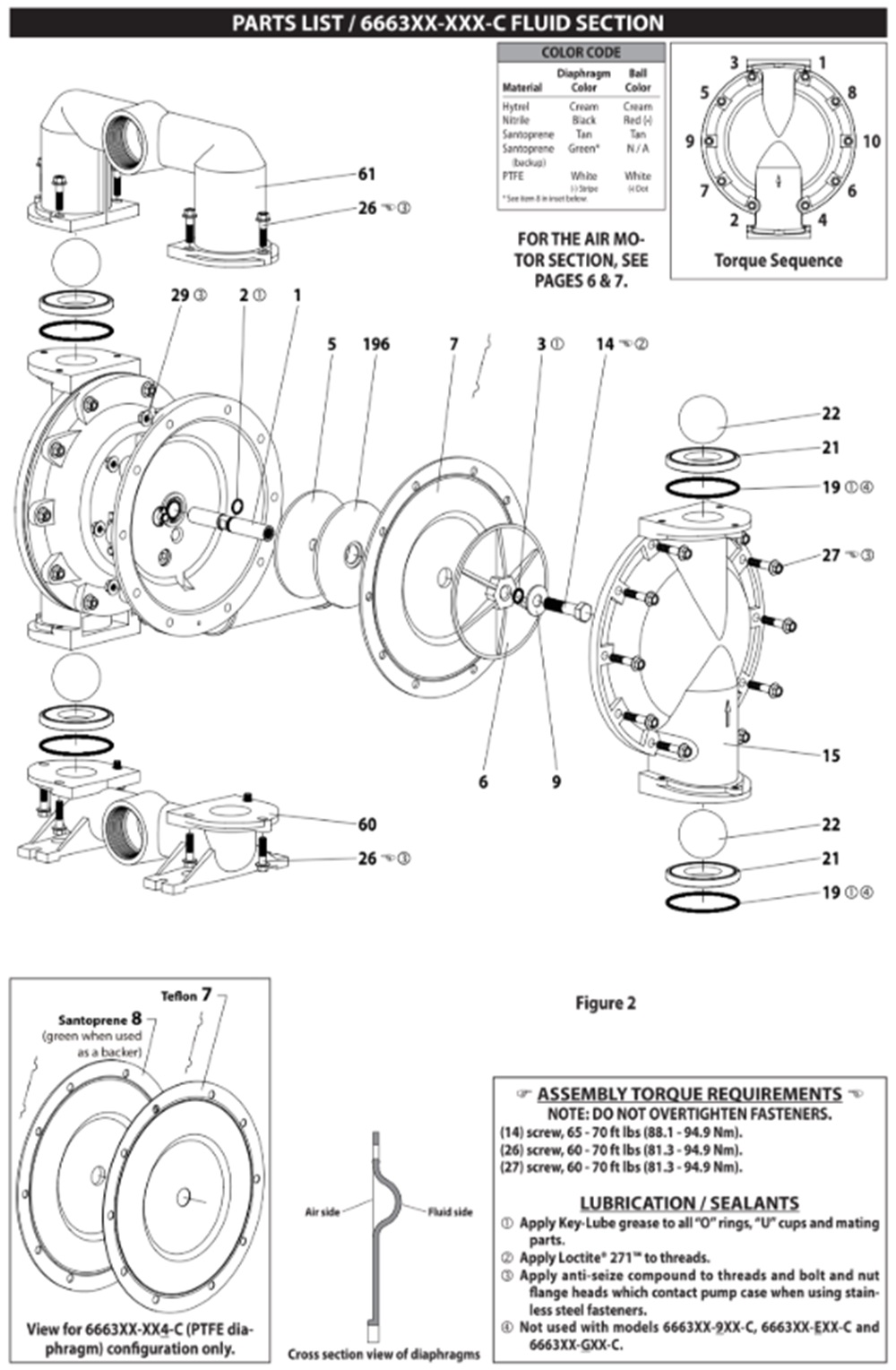

4. Phụ tùng thay thế cho bơm màng Aro 666320-144-C

Dưới đây là các phụ tùng thay thế cho bơm màng Aro 666320-144-C

Item	MÔ TẢ (EN)	MÔ TẢ (VI)	PART NO.	Vật liệu
1	Rod	Thanh trục	96474	Thép cacbon
2	“O” Ring (3/32″ x 1″ o.d.)	Vòng đệm Oring	Y330-117	Nitrile – cao su NBR
3	O’ ring	Vòng đệm	Y328-210	Nhựa PTFE (Teflon)
5	Washer (air side)	Miến gẹp	94831-1	Nhôm
6	Washer (fluid side)	Miếng nệp	94802	Nhôm
7	Diaphragm	Màng bơm	96476-T	Nhựa PTFE (Teflon)
8	Diaphragm	Màng bơm	96477-A	Nhựa Santoprene (TPV)
9	Washer (13/16″ i.d. x 2″ o.d. x 5/32″)	Vòng đệm	Y13-12-T	Thép không gỉ (Inox)
14	Screw (3/4″-16 x 3-1/4″)	Bu lông	Y5-134-T	Thép không gỉ (Inox)
15	Fluid Cap	Ốp trụ	96430	Nhôm
19	O’ ring	Vòng đệm	Y328-350	Nhựa PTFE (Teflon)
21	Seat	Đế bi	95674	Nhôm
22	Ball	Bi bơm	94103-T	Nhựa PTFE (Teflon)
26	Screw (M12 x 1.75 – 6g x 45 mm)	Bu lông	94412-1	Thép cacbon
27	Screw (M12 x 1.75 – 6g x 60 mm)	Bu lông	94991-1	Thép cacbon
29	Nut (M12 x 1.75 – 6h)	Đai ốc	95053-1	Thép cacbon
43	Ground Lug (see page 7)	Tiếp địa	93004	Đồng
60	Inlet Manifold	Cổng hút	96429-2	Nhôm
61	Outlet Manifold	Cổng xả	96428-2	Nhôm
196	Cushion	Vòng đệm	94631	Nhựa Santoprene (TPV)

>>>> Tìm kiếm phụ tùng thay thế cho bơm màng Aro: TẠI ĐÂY

>>>> HANKE cung cấp dịch vụ sửa chữa toàn diện cho mọi dòng máy bơm màng khí nén trên thị trường, đồng thời cung cấp đầy đủ phụ tùng thay thế chính hãng cho tất cả các dòng máy bơm khí nén.

5. Video review sản phẩm

6. Hiệu suất máy bơm màng 666320-144-C

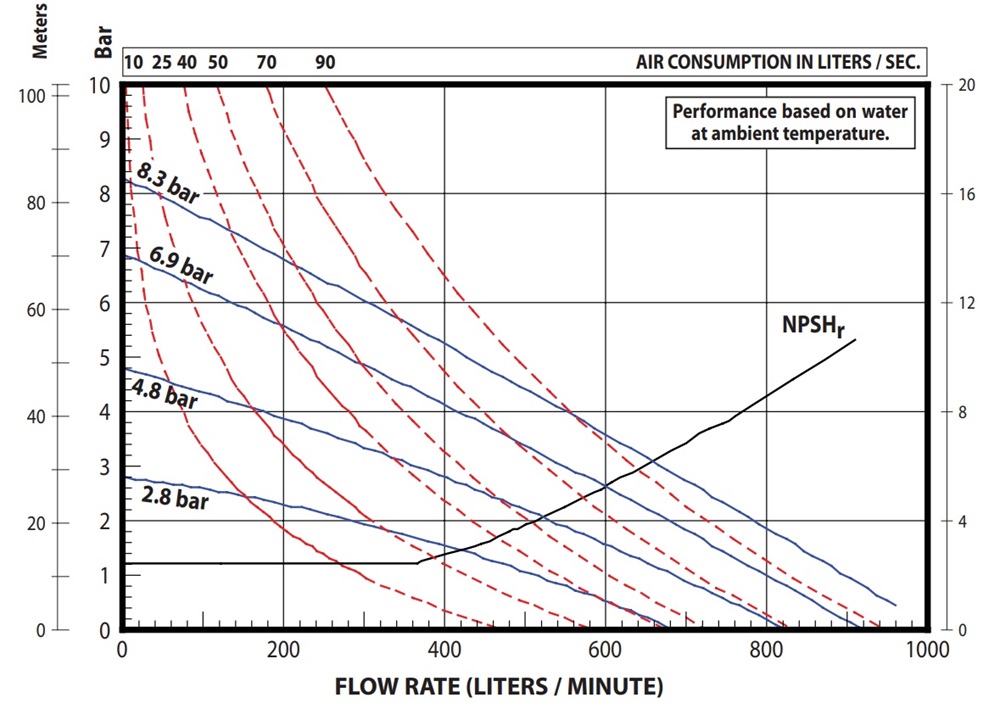

Biểu đồ trên thể hiện hiệu suất hoạt động của bơm màng khí nén ARO 666320-144-C khi sử dụng với nước ở nhiệt độ môi trường. Ở các mức áp suất khí nén khác nhau (2.8 – 8.3 bar), ta thấy sự thay đổi của lưu lượng bơm (Flow rate), cột áp (Total discharge head), mức tiêu thụ khí nén (Air consumption) và đường cong NPSHr cho thấy yêu cầu về chiều cao hút tĩnh để bơm vận hành ổn định.

7. Ứng dụng bơm màng khí nén ARO

Bơm màng khí nén ARO 666320-144-C này thường được sử dụng để bơm hút, làm đầy, tuần hoàn và trộn trong bồn

– Công nghiệp thép

– Công nghiệp sơn

– Công nghiệp Dầu khí, khai thác, xây dựng,

– Thị trường hóa chất và hóa dầu.

Dưới đây là các lĩnh vực ứng dụng cụ thể của bơm màng khí nén:

8. Ưu điểm vượt trội của máy bơm màng khí nén Aro 666320-144-C

Ưu điểm nội bật nhất của máy bơm màng khí nén Aro 666320-144-C là máy có thể đạt lưu lượng tối đa gần 900 lít/phút và áp suất khí nén đến 8,3 bar, đáp ứng nhu cầu bơm chất lỏng với khối lượng lớn trong công nghiệp nặng. Bên cạnh đó máy còn có các ưu điểm sau như:

• Tiết kiệm khí nén: Thiết kế motor khí nén tối ưu giúp giảm tiêu hao khí, tiết kiệm chi phí vận hành.

• Vận hành ổn định, chống kẹt: Hệ thống van khí đặc biệt hạn chế tình trạng kẹt máy, đảm bảo bơm hoạt động liên tục và tin cậy.

• Vật liệu cao cấp, chống ăn mòn: Thân bơm bằng nhôm, màng bơm PTFE/Santoprene, bóng PTFE; cho khả năng bơm chất lỏng ăn mòn và chứa hạt rắn lên đến 9,5 mm.

• Dễ bảo trì, an toàn khi sử dụng: Cấu tạo chắc chắn, dễ tháo lắp các bộ phận như màng, bóng, nắp bơm, thuận tiện cho việc vệ sinh và thay thế phụ tùng.

9. Các dòng máy bơm tương đương

Ngoài model ARO 66605J-344, khách hàng cũng có thể tham khảo thêm các mã máy bơm tương đương có ứng dụng và hiệu suất gần tương đương khác dưới đây:
