Bơm này có thể bơm các loại chất lỏng, chất đặc, hóa chất, axit có tính ăn mòn mà không bị hỏng, hao mòn các bộ phận của bơm. Bơm có thân PP màng bơm PTFE (teflon) hoạt động bằng khí nén. Đặc biệt có thể kết nối với bộ điều khiển định lượng điện tử giúp người sử dụng có thể dễ dàng theo dõi, kiểm soát lưu lượng chất bơm.
Máy bơm màng khí nén Aro của Mỹ, thân nhựa polypropylene, màng và bi PTFE (Teflon), đế bi polypropylene, chống ăn mòn, chịu áp lực đến 8.3 Bar. Lưu lượng tối đa 200.6 L/phút, cổng hút/xả 1″, cổng khí 1/4″, cho phép bơm chất rắn kích thước đến 3.2 mm. Thiết kế chắc chắn, hiệu suất cao, lý tưởng cho ứng dụng hóa chất, dung môi và chất lỏng có độ ăn mòn.
Máy bơm màng ARO nhập khẩu chính hãng
| Chi tiết máy bơm màng 1 inch | |
| Mã sản phẩm | PD10P-YPS-PTT |
| Hãng sản xuất | Aro-Ingersoll Rand (USA) |
| Vật liệu thân bơm | Nhựa Polypropylene |
| Vật liệu màng bơm | PTFE (Teflon) |
| Vật liệu bi | PTFE (Teflon) |
| Vật liệu đế bi | Polypropylene |
| Lưu lượng bơm tối đa | 200.6 Lpm (Lít/phút) |
| Kích thước cổng cấp khí | 1/4″ (Inch) |
| Kích thước cổng hút, xả | 1″ (Inch) |
| Áp suất khí nén tối đa | 8.3 Bar |
| Chất rắn qua bơm tối đa | 3.2 mm |

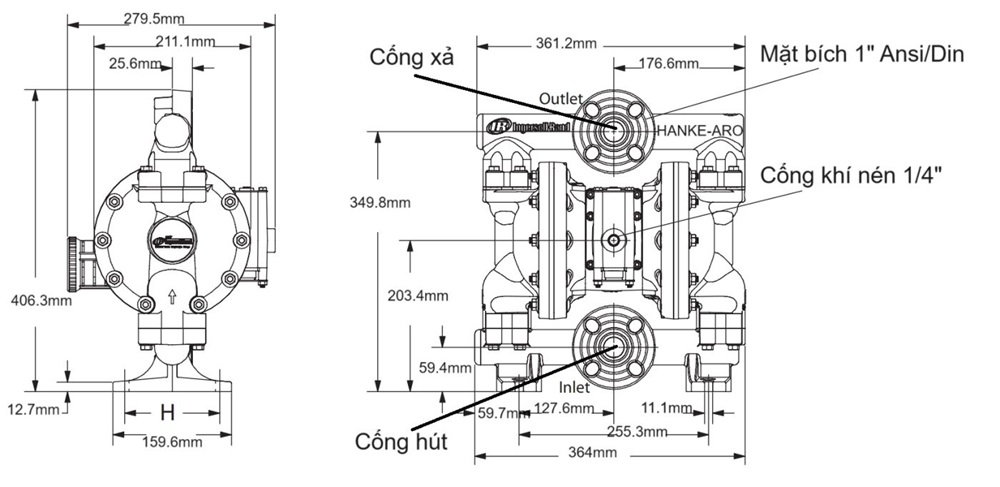

Máy bơm có cổng hút/xả mặt bích 1” Ansi/Din và cổng khí nén 1/4”. Kích thước tổng thể: dài 364 mm, rộng 361.2 mm, cao 406.3 mm. Ngoài ra, kích thước tổng thể không quá lớn so với lưu lượng mà bơm đạt được, phù hợp cho cả hệ thống độc lập lẫn tích hợp vào dây chuyền.
Thân bơm: Được làm bằng Nhựa PP chịu được nhiệt độ và làm việc trong các môi trường có tính chất ăn mòn cao
Màng bơm: Chất liệu Teflon trơ với mọi hóa chất bơm, cứng hơn so với các màng bơm Santo cao su nên độ đàn hồi không được tốt. Thường được back-up thêm màng Santo để cho ra lưu lượng môi chất tốt hơn
Đế, bi bơm: Đóng vai trò như dòng van 1 chiều, ngăn không cho môi chất chảy theo hướng ngược lại. Chất liệu Teflon trơ với mọi hóa chất.

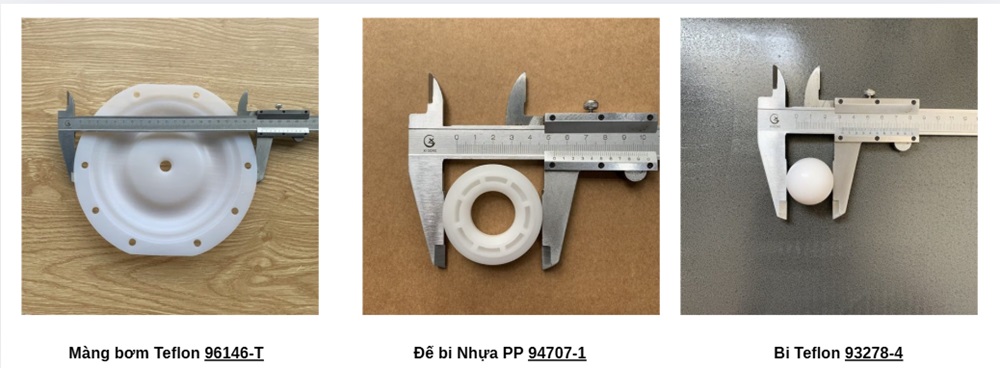

Dưới đây là các phụ tùng thay thế cho bơm màng Aro PD10P-YPS-PTT
| Item | Mô tả (EN) | Mô tả (VI) | Part No. | Vật liệu (VI) |
|---|---|---|---|---|
| 1 | Rod | Trục bơm | 95995 | Thép carbon (C) |
| 26 | Screw (M8 x 1.25 – 6g x 30 mm) | Bu lông | 95880 | Thép không gỉ |
| 6 | Diaphragm Washer | Nẹp màng | 96108-1 | Polypropylene (PP) |
| 70 | Gasket | Miếng | 95843 | Cao su |
| 7 | Diaphragm | Màng bơm | 96146-T | PTFE (Teflon) |
| 15 | Fluid Cap | Ốp trụ | 96105-1 | Polypropylene (PP) |
| 21 | Seat | Đế bi | 94707-1 | Polypropylene (PP) |
| 22 | Ball | Bi bơm | 93278-4 | PTFE (Teflon) |
| 29 | Flange Nut | Đai ốc | 96229 | Thép không gỉ |
| 111 | Spool | bộ chia phí | 96293 | Nhựa Acetal (D) |
| 121 | Sleeve | Ống lót | 95123 | Nhựa Acetal (D) |
| 60 | Manifold, Inlet (bottom) | Cổng hút (dưới) | 96180-1 | Polypropylene (PP) |
| 61 | Manifold, Outlet (top) | Cổng xả (trên) | 96179-1 | Polypropylene (PP) |
| 167 | Pilot Piston | Piston van chia khí | 67164 | Nhựa Acetal (D) |
| 118 | Actuator Pin | Trục trợ lực | 95999 | Thép không rỉ |
>>>> Tìm kiếm phụ tùng thay thế cho bơm màng Aro: TẠI ĐÂY

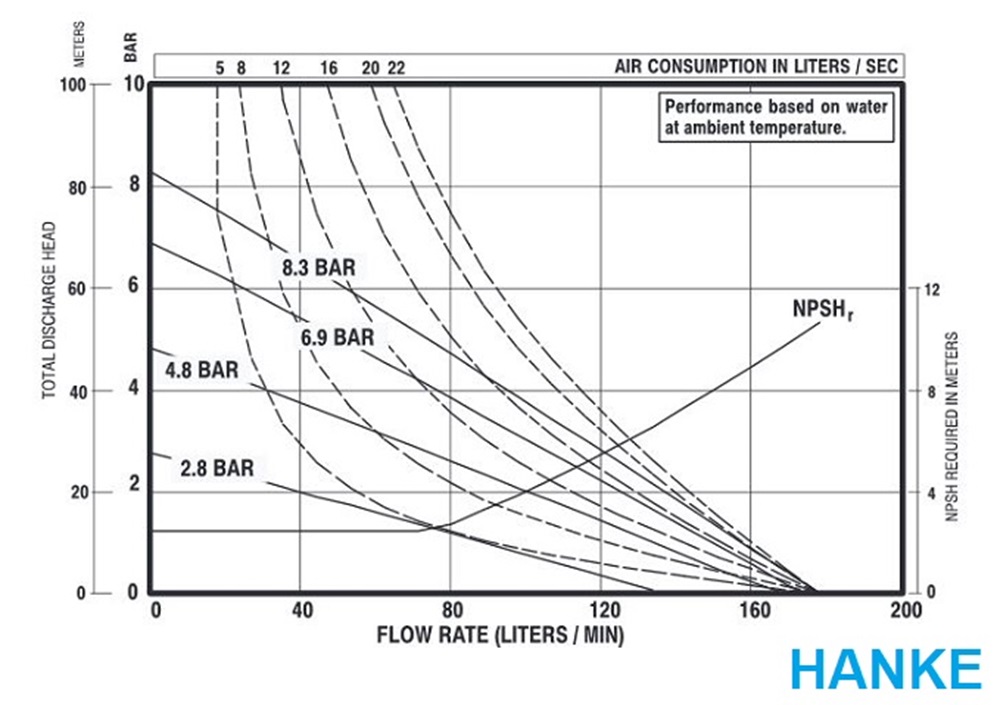

Biểu đồ trên thể hiện hiệu suất hoạt động của bơm màng khí nén ARO PD10P-YPS-PTT khi sử dụng với nước ở điều kiện nhiệt độ môi trường. Ở các mức áp suất khí nén khác nhau (2.8 – 8.3 bar), ta thấy sự thay đổi của lưu lượng bơm (Flow rate), cột áp (Total discharge head), mức tiêu thụ khí nén (Air consumption) và đường cong NPSHr thể hiện yêu cầu về chiều cao hút tĩnh để bơm vận hành ổn định.
Bơm màng Aro PD10P-YPS-PTT được ứng dụng bơm rộng rãi trong các loại hóa chất, xử lý nước, nước thải, bơm các chất bùn, chất đặc, chất lỏng trong sản xuất gốm sứ, gạch men, giấy và trong sản xuất sơn, hóa chất, mực in
Dưới đây là các lĩnh vực ứng dụng cụ thể của bơm màng khí nén:
Bơm màng Aro PD10P-YPS-PTT có thiết kế cổng kết nối đơn giản thuận lợi cho việc lắp đặt, bảo dưỡng, sửa chữa. Bơm bắt vít không bị rò rỉ chất bơm tránh thất thoát lãng phí ngoài ra có nhiều ưu điểm khác như:
– Bơm có thể kết nối với bộ điều khiển định lượng điện tử giúp người sử dụng dễ dàng định lượng chất bơm được bơm.
– Bơm hoạt động trong nhiều môi trường với nhiều chất bơm khác nhau. Bơm có khả năng tự mồi
– Bơm hoạt động bằng khí nén, không gây cháy chập sử dụng an toàn trong các môi trường dễ cháy nổ
– Giá thành hợp lý phù hợp cho nhiều công ty, xí nghiệp
