Cấu tạo bơm màng ARO Pro Series và nguyên lý hoạt động

Trong nhiều ngành công nghiệp như hóa chất, thực phẩm, sơn phủ hay xử lý nước thải, bơm màng khí nén là thiết bị vận chuyển chất lỏng vô cùng quan trọng. Trong số các thương hiệu nổi tiếng trên thị trường, bơm màng khí nén ARO dòng Pro Series được đánh giá cao nhờ độ bền, khả năng vận hành ổn định và chi phí bảo trì thấp.

Vậy cấu tạo bơm màng ARO Pro Series gồm những bộ phận nào? và nguyên lý hoạt động của bơm ra sao? Bài viết dưới đây sẽ giúp bạn hiểu chi tiết để lựa chọn và vận hành thiết bị hiệu quả.

1. Giới Thiệu Chung Về Máy Bơm Màng ARO

Máy bơm màng ARO là dòng máy bơm sử dụng khí nén để vận chuyển chất lỏng. Đây là thiết bị lý tưởng trong các ngành công nghiệp như: hóa chất, thực phẩm, dược phẩm, xử lý nước thải, sơn, keo, và nhiều ứng dụng khác.

Điểm nổi bật của máy bơm màng ARO:

• Không sử dụng điện, an toàn trong môi trường dễ cháy nổ
• Có thể bơm chất lỏng có độ nhớt cao, có hạt rắn
• Chịu ăn mòn tốt nhờ nhiều lựa chọn vật liệu cấu tạo
• Hoạt động ổn định, dễ bảo trì

2. Tổng quan về bơm màng khí nén Aro dòng Pro Series

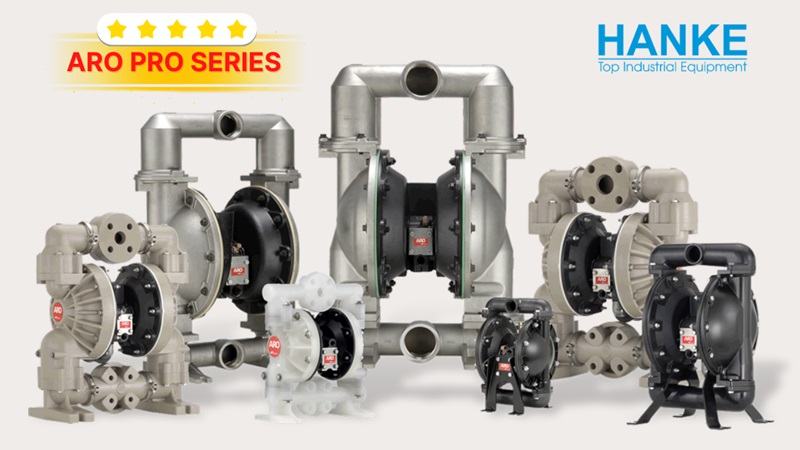

ARO Pro Series là dòng bơm màng khí nén cao cấp do hãng ARO – Ingersoll Rand (Mỹ) sản xuất. Đây là dòng bơm được thiết kế chuyên dụng cho môi trường công nghiệp yêu cầu độ bền cao và khả năng bơm nhiều loại chất lỏng khác nhau.

Một số đặc điểm nổi bật của dòng ARO Pro Series:

• Hoạt động bằng khí nén, không dùng điện
• Có khả năng chạy khô mà không gây hỏng bơm
• Có thể bơm chất lỏng có độ nhớt cao
• Bơm được chất lỏng có hạt rắn
• Thiết kế modular dễ bảo trì
• Hiệu suất cao, tiết kiệm khí nén

Dòng Pro Series thường được sử dụng trong các ngành:

• Công nghiệp sơn và mực in
• Hóa chất
• Thực phẩm và đồ uống
• Xử lý nước thải
• Khai khoáng
• Sản xuất gốm sứ

3. Cấu tạo của bơm màng khí nén Aro dòng Pro Series

Bơm màng khí nén ARO Pro Series có cấu tạo tương đối đơn giản nhưng được thiết kế tối ưu để đảm bảo hiệu suất và độ bền cao. Một bộ bơm hoàn chỉnh gồm các bộ phận chính sau:

3.1 Thân Bơm (Pump Body)

Thân bơm là bộ phận bao bọc toàn bộ cấu trúc bên trong và là nơi kết nối các bộ phận chính của bơm.

Thân bơm thường được chế tạo từ nhiều vật liệu khác nhau như:

• Nhôm (Aluminum)
• Inox 316
• Polypropylene
• PVDF

Việc lựa chọn vật liệu thân bơm phụ thuộc vào loại chất lỏng cần bơm. Ví dụ:

• Hóa chất ăn mòn → PVDF hoặc PP
• Thực phẩm → Inox 316
• Dung môi → Nhôm

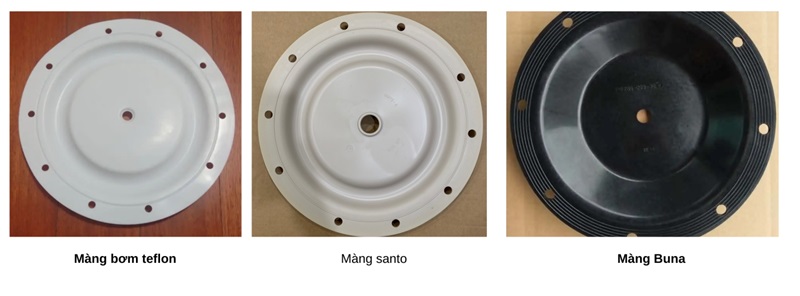

3.2 Màng Bơm (Diaphragm)

Màng bơm là bộ phận quan trọng nhất trong cấu tạo của bơm màng khí nén. Đây là bộ phận trực tiếp tạo ra lực hút và đẩy chất lỏng.

Mỗi bơm thường có 2 màng bơm hoạt động đối xứng.

Các vật liệu màng bơm phổ biến:

• PTFE (Teflon)
• Santoprene
• Nitrile (Buna-N)
• Viton

Chức năng của màng bơm:

• Tạo chuyển động hút – đẩy chất lỏng
• Ngăn cách hoàn toàn giữa khí nén và chất lỏng

Nhờ vậy mà bơm màng ARO có thể bơm được cả hóa chất độc hại mà không gây rò rỉ.

3.3 Van Bi (Bi bơm và đế bi)

Van bi là bộ phận quan trọng trong cấu tạo của bơm màng khí nén ARO Pro Series, có nhiệm vụ kiểm soát dòng chảy của chất lỏng bên trong bơm. Hệ thống van bi giúp đảm bảo chất lỏng chỉ di chuyển theo một chiều từ cổng hút đến cổng xả, từ đó duy trì quá trình bơm ổn định và hiệu quả.

Trong mỗi bơm màng ARO thông thường sẽ có 4 van bi, bao gồm:

• 2 van bi ở cổng hút
• 2 van bi ở cổng xả

Mỗi van bi được cấu tạo bởi hai thành phần chính:

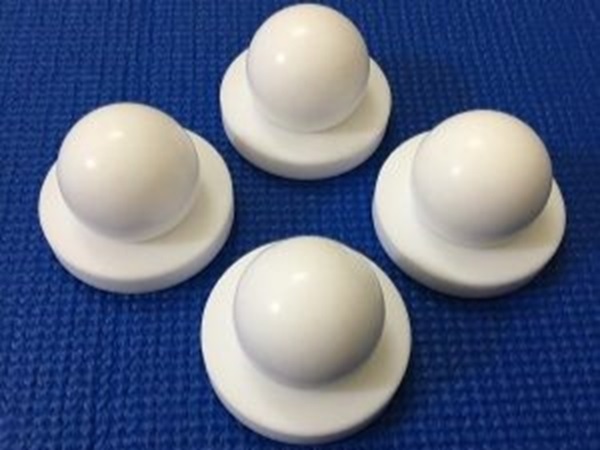

Bi bơm (Pump Ball)

Bi bơm là bộ phận chuyển động tự do bên trong buồng bơm. Khi bơm hoạt động, bi sẽ nâng lên hoặc hạ xuống dựa vào sự thay đổi áp suất trong buồng bơm.

Cụ thể:

• Khi áp suất giảm (giai đoạn hút), bi bơm nâng lên, cho phép chất lỏng đi vào buồng bơm.
• Khi áp suất tăng (giai đoạn xả), bi bơm ép xuống đế bi, ngăn chất lỏng chảy ngược.

Nhờ cơ chế này, bi bơm đóng vai trò như một van một chiều tự động.

Đế bi (Ball Seat)

Đế bi là bộ phận cố định nằm bên dưới bi bơm, có nhiệm vụ tạo bề mặt tiếp xúc kín khi bi đóng lại.

Khi bi bơm ép xuống đế bi, hai bộ phận này tạo thành một điểm kín hoàn toàn, giúp:

• Ngăn dòng chảy ngược
• Duy trì áp suất trong buồng bơm
• Tăng hiệu suất bơm

Thiết kế chính xác giữa bi bơm và đế bi giúp bơm hoạt động ổn định ngay cả khi bơm các chất lỏng có độ nhớt cao hoặc chứa hạt rắn nhỏ.

Bảng vật liệu bi bơm và đế bi trong bơm màng ARO Pro Series

Tùy vào loại chất lỏng cần bơm, bi bơm và đế bi có thể được chế tạo từ nhiều loại vật liệu khác nhau nhằm đảm bảo độ bền, khả năng chống mài mòn và chống ăn mòn hóa chất.

Bộ phận	Vật liệu	Đặc điểm	Ứng dụng phổ biến
Bi bơm	PTFE (Teflon)	Kháng hóa chất cực tốt	Axit, dung môi, hóa chất ăn mòn
Bi bơm	Santoprene	Đàn hồi tốt, chịu mài mòn	Nước thải, bùn loãng
Bi bơm	Nitrile (Buna-N)	Chịu dầu tốt	Dầu nhớt, dung môi nhẹ
Bi bơm	Inox 316	Độ bền cơ học cao	Chất lỏng sạch, thực phẩm
Đế bi	PTFE	Kháng hóa chất mạnh	Hóa chất ăn mòn
Đế bi	Polypropylene	Kháng hóa chất, giá tốt	Hóa chất công nghiệp
Đế bi	PVDF	Chống ăn mòn mạnh	Axit mạnh
Đế bi	Inox 316	Độ bền cao	Ngành thực phẩm, dược phẩm

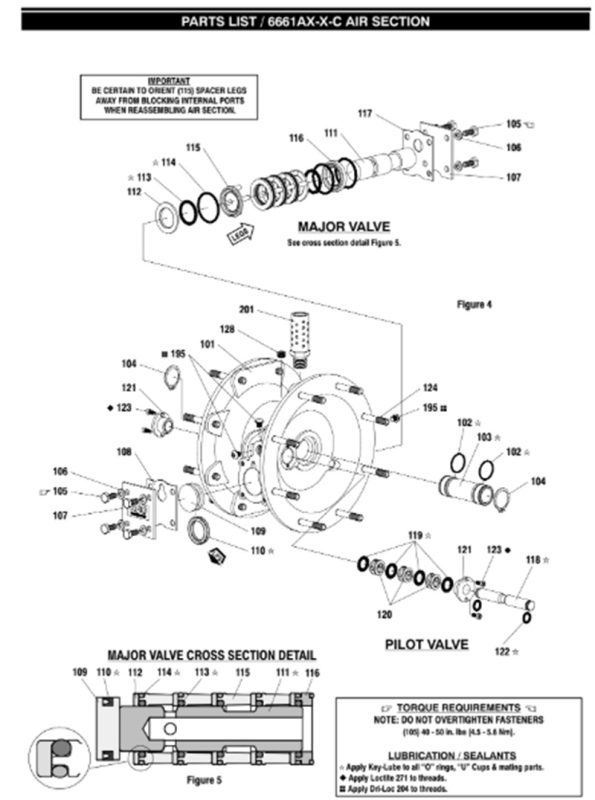

3.4 Buồng Khí Nén (Air Chamber / Air Motor)

• Là nơi cấp khí nén vào để tạo lực di chuyển màng.
• Bao gồm van phân phối khí trung tâm (air valve) – thành phần điều hướng khí giúp máy hoạt động liên tục.

3.5 Đầu Hút và Đầu Xả (Inlet/Outlet Port)

• Nối với ống dẫn chất lỏng.
• Kích thước đa dạng: từ 1/4” đến 3”.

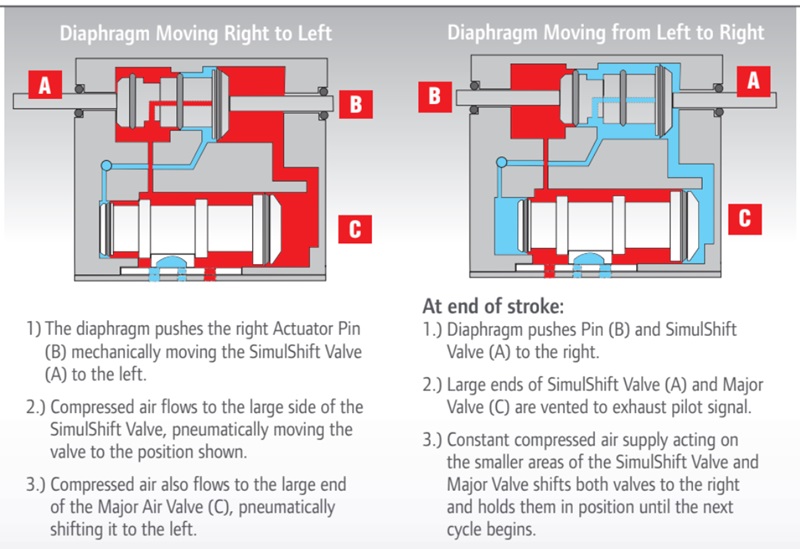

4. Nguyên Lý Hoạt Động Của Máy Bơm Màng ARO

Máy bơm màng ARO hoạt động theo chu trình hút – đẩy nhờ khí nén tác động lên màng bơm. Nguyên lý có thể tóm tắt theo 4 giai đoạn sau:

Bước 1: Nạp Khí Vào Buồng Khí

• Khí nén được đưa vào buồng khí bên trái, đẩy màng bơm bên trái di chuyển sang phải.
• Đồng thời, màng bên phải cũng bị kéo sang phải nhờ trục nối.

Bước 2: Quá Trình Hút

Khi màng bên phải dịch chuyển sang phải, nó tạo ra vùng áp suất thấp → chất lỏng được hút vào buồng bơm bên phải qua van bi đầu vào.

Bước 3: Quá Trình Đẩy

• Ở buồng bên trái, màng di chuyển ép chất lỏng ra ngoài qua van bi đầu ra.
• Lúc này, chất lỏng được đẩy lên đường ống xả.

Bước 4: Đổi Chiều

• Van phân phối khí trung tâm đổi chiều khí → khí nén chuyển sang buồng bên phải.
• Quá trình lặp lại liên tục tạo ra dòng chất lỏng ổn định.
• Lưu ý: Máy hoạt động liên tục, không tạo tia lửa điện, rất an toàn trong môi trường dễ cháy nổ.

5. Lưu Lượng Máy Bơm Màng ARO – Thông Số Kỹ Thuật Quan Trọng

Tùy theo model và kích thước, máy bơm màng ARO có lưu lượng rất đa dạng, từ 15 lít/phút đến 1100 lít/phút hoặc hơn.

Các yếu tố ảnh hưởng đến lưu lượng:

Yếu tố	Ảnh hưởng
Kích cỡ đầu hút/xả	Đường kính lớn → lưu lượng cao hơn
Áp suất khí nén	Áp suất càng cao → tốc độ bơm càng nhanh
Độ nhớt chất lỏng	Chất lỏng nhớt cao → lưu lượng giảm
Chiều dài và tiết diện ống dẫn	Ống nhỏ, dài → tổn thất áp suất lớn hơn

Một số model và lưu lượng tham khảo:

Model	Kích cỡ	Lưu lượng tối đa
ARO PD01P	1/4 inch	~20 lít/phút
ARO PD10P	1 inch	~200 lít/phút
ARO 666270-144-C	2 inch	~651 lít/phút
ARO 666320-EEB-C	3 inch	~00 lít/phút

Để lựa chọn đúng lưu lượng, cần tính toán theo yêu cầu thực tế của hệ thống: tổng chiều dài ống, độ cao bơm, loại chất lỏng, và áp lực cần thiết.

6. Ưu Điểm Nổi Bật Của Máy Bơm Màng ARO

• Chạy khô mà không hỏng
• Tự mồi (self-priming) tốt
• Hoạt động ổn định với chất lỏng chứa hạt, sệt, hoặc ăn mòn
• Bảo trì dễ dàng – tháo lắp đơn giản, không cần công cụ đặc biệt
• Độ bền cao, tuổi thọ màng kéo dài nếu bảo trì đúng cách

7. Ứng Dụng Thực Tế Của Máy Bơm Màng ARO

Máy bơm màng ARO phù hợp cho nhiều ngành nghề:

• Ngành hóa chất: bơm axit, bazơ, dung môi
• Thực phẩm – dược phẩm: bơm siro, kem, nước sốt, thuốc
• Xử lý nước – môi trường: bơm bùn, nước thải
• Sơn – mực in: bơm sơn gốc nước/gốc dung môi, mực đặc
• Ngành dầu khí: bơm dầu thải, nhiên liệu nhẹ

8. Tài liệu Catalogue bơm màng khí nén Aro dòng Pro Series

Tài liệu kĩ thuật bơm màng khí nén Aro dòng Pro Series
